模塊化減速機的的應用

發布時間：2025-06-09
閱讀：1001

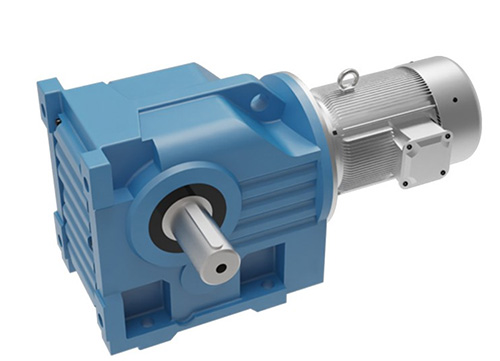

模塊化減速機是一種基于標準化、模塊化設計的傳動裝置，通過不同功能模塊的組合（如齒輪箱、電機、聯軸器、傳感器等），實現多樣化的傳動需求。其應用場景廣泛，覆蓋工業自動化、機器人、新能源、軌道交通等多個領域，核心優勢在于靈活配置、高效維護、成本優化。以下是其典型應用場景及特點：
一、工業自動化生產線
1. 輸送線與流水線
應用：用于皮帶輸送機、鏈板線、滾筒線等傳動系統，驅動傳送帶或分揀機構。
優勢：
通過模塊化設計快速匹配不同輸送速度（如 0.1~10m/s）和負載（輕載≤50kg，重載≥噸級）。
集成編碼器模塊，實時監測輸送位置，配合 PLC 實現精準啟停和定位（誤差≤±1mm）。
案例：汽車總裝線的底盤輸送系統，采用模塊化斜齒輪減速機，通過更換不同速比模塊（如速比 10:1、20:1）適應不同工位的節拍需求。
2. 機床與加工設備
應用：主軸傳動、進給系統、刀庫分度等場景。
優勢：
高剛性模塊（如行星齒輪箱）確保加工精度（定位精度≤±3μm），減少振動對刀具壽命的影響。
集成冷卻模塊，應對長時間高負荷加工的散熱需求（溫升≤40℃）。
案例：加工中心的旋轉工作臺，采用模塊化蝸輪蝸桿減速機，配合絕對值編碼器實現 ±5" 的分度精度。
二、機器人領域
1. 工業機器人關節驅動
應用：協作機器人（Cobot）、SCARA 機器人、Delta 機器人的關節傳動。
優勢：
微型模塊化減速機（如 Harmonic Drive 諧波減速器）體積?。ㄖ睆健?0mm）、傳動比大（100:1 以上），滿足輕量化需求。
集成扭矩傳感器模塊，實現碰撞檢測和人機協作安全保護。
案例：機器人（UR10e）的關節驅動單元，采用模塊化行星減速機，重復定位精度達 ±0.03mm。
2. 移動機器人（AGV/AMR）
應用：驅動輪、轉向機構的動力傳輸。
優勢：
模塊化設計支持差速驅動、全向驅動等多種布局，適應復雜路徑規劃（如 S 型彎道、直角轉彎）。
集成電磁制動模塊，確保 AGV 在緊急情況下 0.5m 內剎停。
案例： AGV 的驅動單元，采用模塊化斜齒輪 - 行星減速機組合，負載能力達 500kg，續航 12 小時以上。
三、新能源設備
1. 風力發電
應用：偏航系統、變槳系統的傳動控制。
優勢：
大功率模塊化齒輪箱（如三級行星 + 平行軸結構）適應高扭矩需求（輸出扭矩≥100kN?m）。
集成加熱 / 冷卻模塊，在 - 30℃~60℃環境下穩定運行，防護等級 IP65。
案例： 12MW 海上風機的變槳系統，采用模塊化減速機，通過更換不同速比模塊（300:1~500:1）適配不同風速區間。
2. 光伏設備
應用：光伏跟蹤支架的驅動系統，實現太陽方位的實時追蹤。
優勢：
低噪音模塊化蝸輪蝸桿減速機（噪音≤55dB），滿足居民區光伏項目的環保要求。
集成傾角傳感器模塊，自動調整支架角度，提升發電量 15%~20%。
案例：光伏跟蹤系統，采用模塊化減速機，單臺驅動功率 0.2kW，年運行誤差≤±0.5°。
四、軌道交通與特種車輛
1. 高鐵 / 地鐵門機系統
應用：車廂門的開關驅動與緩沖控制。
優勢：
緊湊型模塊化減速機（長度≤200mm）適應狹小安裝空間，傳動效率≥90%。
集成限位開關模塊，確保車門關閉到位檢測精度（誤差≤±1mm）。
案例：高鐵的塞拉門系統，采用模塊化行星減速機，開關門速度≤3s，可靠性達 99.99%。
2. 工程車輛轉向系統
應用：壓路機、攤鋪機的全液壓轉向或電驅動轉向。
優勢：
重載模塊化減速機（輸出扭矩≥5000N?m）抗沖擊能力強，適應顛簸路面工況。
支持多電機協同控制模塊，實現阿克曼轉向或蟹行模式。
案例：RP903 攤鋪機的轉向系統，采用模塊化減速機，Z小轉彎半徑≤5m，滿足狹窄路段施工需求。
五、食品與醫藥行業
1. 食品包裝生產線
應用：灌裝機、貼標機、分揀機的傳動部件。
優勢：
不銹鋼材質模塊化減速機（如 316L 不銹鋼）符合 FDA 標準，表面粗糙度 Ra≤0.8μm，便于清潔。
防滴漏密封設計（如雙唇型密封圈），防止?jié)櫥臀廴臼称?，防護等級 IP69K。
案例：包裝的無菌灌裝機，采用模塊化蝸輪蝸桿減速機，傳動比 20:1，滿足 10000 瓶 / 小時的高速灌裝需求。
2. 醫藥設備傳動
應用：制藥機械的攪拌、輸送、灌裝環節。
優勢：
零泄漏模塊化設計，配合伺服電機實現微劑量精準控制（如 0.1mL / 次灌裝）。
集成衛生級聯軸器模塊，避免金屬顆粒污染藥液。
六、模塊化減速機的核心優勢總結
優勢維度 具體表現
配置靈活性 可快速組合電機（伺服 / 步進 / 直流）、減速器（行星 / 蝸輪蝸桿 / 斜齒輪）、傳感器等模塊。
維護高效性 故障模塊可獨立更換（如單獨更換齒輪箱或電機），停機時間縮短 70% 以上。
成本優化 標準化模塊降低研發與制造成本，批量采購時成本較定制化方案低 30%~50%。
擴展性 支持加裝編碼器、制動器、溫控器等功能模塊，適應智能化升級需求（如工業 4.0 聯網）。
環境適應性 提供防爆、防水、耐高溫等特殊模塊，滿足 - 40℃~120℃、高粉塵、腐蝕等極端工況。
選型與應用建議
明確需求：優先確定負載扭矩、轉速、安裝空間、環境條件（如防護等級）等核心參數。
模塊化組合：根據精度要求選擇齒輪類型（行星齒輪→高精度，蝸輪蝸桿→大速比），根據控制需求集成傳感器或制動器。
模塊化減速機通過 “標準化設計 + 定制化組合” 的模式，正在推動工業傳動向高效化、智能化方向發展，尤其適合需要快速迭代或柔性生產的現代工業場景。
