減速機冷卻措施的安裝注意事項

發布時間：2025-06-10
閱讀：1001
減速機冷卻措施的安裝效果直接影響設備的散熱效率和使用壽命，安裝時需從冷卻方式選擇、部件安裝精度、管路布局、控制系統聯動等多方面嚴格把控。以下是各類冷卻措施的安裝注意事項及操作要點：
一、冷卻方式與安裝場景匹配
1. 自然冷卻（無額外裝置）
適用場景：功率≤5kW、環境溫度≤35℃、通風良好的輕載工況。
安裝要點：
減速機需垂直安裝，殼體散熱筋方向應與自然氣流方向一致（豎直向上），避免水平放置導致散熱面積不足。
周圍保留≥200mm 的散熱空間，禁止遮擋殼體散熱筋（如緊貼墻壁或堆放雜物）。
2. 風扇冷卻（強制風冷）
適用場景：功率 5~30kW、環境溫度≤40℃、通風受限的場景。
安裝要點：
風扇選型：根據減速機熱功率計算風量（一般需≥1.5m3/min?kW），優先選低噪音軸流風扇（噪音≤75dB）。
安裝位置：
風扇需對準減速機殼體散熱筋，間距控制在 50~100mm，避免氣流短路；
若安裝在輸入軸端部（同步風扇），需確保風扇與軸的同軸度（誤差≤0.1mm），防止運行時振動損壞風扇葉片。
風向控制：風扇氣流方向應從下往上或水平吹向散熱筋，避免與自然對流方向沖突。
3. 水冷卻（水冷盤管 / 冷卻器）
適用場景：功率＞30kW、高溫環境（如冶金、礦山）或?qū)υ胍裘舾械膱?chǎng)合。
安裝要點：
冷卻器選型：根據熱平衡計算換熱面積（通常需≥0.05m2/kW），采用不銹鋼盤管或板式冷卻器，耐壓≥1.0MPa。
管路布局：
進水管路需安裝過濾器（精度≤40 目），避免水垢或雜質堵塞盤管；
水管應從冷卻器底部接入、頂部流出（遵循 “下進上出” 原則），確保管內充滿冷卻水，避免氣阻；
水管與減速機接口處需用金屬軟管過渡，防止設備振動導致管路斷裂。
水質要求：
采用軟化水或去離子水（電導率≤10μS/cm），pH 值 6.5~8.5，避免結垢；
若用循環水，需配置水質穩定劑和定期排污（排污量≥5% 系統水量 / 周）。
4. 油冷卻（外接油冷卻器）
適用場景：大功率減速機（如＞100kW）或需精確控溫的精密傳動系統。
安裝要點：
油泵選型：根據潤滑油流量（通常為減速機油量的 3~5 倍 / 小時）選擇齒輪泵或離心泵，揚程需滿足管路阻力（一般≥0.3MPa）。
油路循環：
吸油口需安裝粗濾器（精度≤100μm），回油口安裝精濾器（精度≤25μm），避免雜質進入冷卻器；
冷卻器需安裝在回油路中，確保高溫油先過濾再冷卻，避免雜質沉積在冷卻器內。
溫控聯動：需配置溫度傳感器和電動閥，當油溫＞65℃時自動開啟冷卻器，＜55℃時關閉（溫控精度 ±2℃）。
二、關鍵部件安裝精度要求
1. 冷卻風扇安裝
同軸度：風扇軸與減速機輸入軸的同軸度誤差≤0.1mm，可用百分表檢測風扇輪轂跳動（徑向跳動≤0.2mm，端面跳動≤0.15mm）。
固定強度：風扇支架需用螺栓與減速機殼體剛性連接，螺栓扭矩需符合廠家要求（如 M8 螺栓扭矩≥20N?m），防止運行中松動產生振動。
2. 水冷盤管安裝
盤管固定：盤管需用卡箍固定在減速機油池內，距齒輪嚙合區域≥50mm，避免攪拌油液增加能耗；卡箍間距≤300mm，防止水流沖擊導致盤管晃動。
耐壓測試：安裝后需進行水壓試驗（試驗壓力為工作壓力的 1.5 倍，保壓 30 分鐘無泄漏），確保盤管接口焊接處無滲漏。
3. 外接冷卻器安裝
位置布局：冷卻器應安裝在減速機附近，盡量縮短油管長度（≤5m），減少沿程壓力損失；若安裝在高處，需確保油泵吸油高度≤1.5m（避免吸空）。
油管連接：
油管采用高壓膠管或無縫鋼管，管徑需匹配油泵流量（流速≤3m/s）；
鋼管接口需焊接或卡套連接，禁止使用螺紋密封膠（防止膠粒進入油路），安裝后需用煤油沖洗管路（流速≥5m/s），直至油液清潔度達到 NAS 8 級以上。
三、管路與控制系統聯動要點
1. 冷卻管路防泄漏設計
閥門設置：
水冷系統進水管需安裝截止閥和止回閥，便于維護時切斷水源；
油冷卻系統回油管需設置背壓閥（壓力 0.1~0.2MPa），確保潤滑油充滿冷卻器。
排氣設計：
水冷系統最高點需安裝排氣閥，啟動前排除管路空氣；
油冷卻系統在冷卻器頂部設置放氣螺塞，運行時定期排氣（每周 1 次）。
2. 溫控系統聯動調試
傳感器安裝：
油溫傳感器需插入減速機油池中部（距齒輪頂面≥30mm），避免接觸殼體導致測溫失真；
水溫傳感器安裝在冷卻器出水口，距接口≥100mm，確保測量真實回水溫度。
聯動邏輯：
當油溫＞65℃時，連鎖啟動冷卻風扇 / 油泵 / 水冷電磁閥；
當油溫＞80℃時，觸發聲光報警并延時停機（延時時間≤5 分鐘）；
冷卻系統停機時，需滯后減速機停機 3~5 分鐘，確保余熱充分排出。
四、安裝后調試與驗收
1. 試運行檢查
風冷系統：
空載運行 30 分鐘，測量風扇風量（風速儀距風扇出口 100mm 處≥5m/s）；
檢查風扇振動（速度有效值≤2.3mm/s，ISO 1940 G6.3 級標準）。
水冷 / 油冷系統：
先單獨運行冷卻系統（不啟動減速機），檢查管路有無滲漏，水泵 / 油泵出口壓力是否穩定（波動≤±0.05MPa）；
帶負載運行 2 小時，監測油溫變化：
穩定后油溫應≤70℃（環境溫度 35℃時），且冷卻前后油溫溫差≥15℃；
水冷系統進出口水溫差≥8℃，油冷系統進出口油溫差≥12℃。
2. 驗收指標
項目 合格標準 不合格處理措施
冷卻后油溫 ≤70℃（環境溫度≤35℃） 增大冷卻風量 / 水量或更換冷卻器
管路泄漏 無可見滲漏（允許輕微潮濕但無滴液） 補焊或更換密封件
風扇 / 油泵噪音 ≤85dB（距設備 1m 處） 加裝隔音罩或更換低噪音風扇
冷卻系統功耗 ≤減速機額定功率的 3% 檢查管路阻力或油泵選型是否過大
五、典型錯誤與規避措施
錯誤操作 后果 規避方法
風扇反向安裝 氣流與散熱筋方向沖突，散熱效率下降 50% 安裝后用煙霧測試氣流方向
水冷盤管貼近齒輪 油液攪拌發熱增加，冷卻負荷上升 盤管距齒輪≥50mm，并用卡箍固定
油冷卻器進油口無過濾 雜質堵塞冷卻器通道，導致油溫驟升 吸油口必裝粗濾器（精度≤100μm）
溫控閥動作延遲過大 油溫超溫未及時冷卻，密封件加速老化 溫控閥響應時間≤5 秒，定期校驗傳感器
通過以上安裝要點和調試規范，可確保減速機冷卻系統高效運行，將油溫控制在合理范圍（一般為 50~70℃），延長潤滑油和零部件壽命，避免因過熱導致的齒輪膠合、軸承燒蝕等嚴重故障。

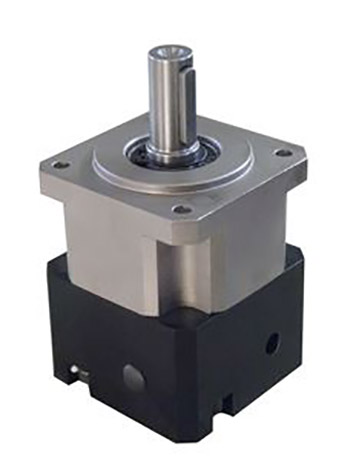

花鍵槽減速機
