如何降低齒輪傳動中的能量損失？

發布時間：2025-06-26
閱讀：1001
在齒輪傳動系統中，能量損失主要源于齒面摩擦、嚙合沖擊、攪油阻力及制造安裝誤差等。降低能量損失需從材料選擇、設計優化、潤滑改進、制造精度控制等多維度入手，以下是具體措施及原理分析：
一、材料與表面處理優化
1. 選用低摩擦系數材料
原理：通過降低齒面摩擦系數減少滑動摩擦損失。
措施：
采用低碳合金滲碳鋼（如 20CrMnTi），經滲碳淬火后齒面硬度達 HRC58-62，表面粗糙度 Ra≤0.8μm，降低摩擦系數。
高端應用中使用陶瓷齒輪（如 Si3N4），摩擦系數僅為鋼齒輪的 1/5，且耐磨損，但成本較高。
2. 表面涂層技術
原理：在齒面形成固體潤滑膜，減少邊界摩擦。
措施：
沉積類金剛石涂層（DLC），摩擦系數可降至 0.1 以下，適用于高速輕載場景（如航空齒輪）。
采用二硫化鉬（MoS2）鍍層，在高溫或無潤滑條件下仍能保持潤滑，減少停機磨損。
二、齒輪設計與制造精度提升
1. 齒形與嚙合參數優化
原理：減少嚙合沖擊和滑動摩擦，提高接觸精度。
措施：
齒頂修緣：對齒頂進行微量修形，降低嚙入 / 嚙出沖擊，振動噪聲可降低 10-15dB，能量損失減少約 8%。
斜齒輪替代直齒輪：斜齒輪重合度高，嚙合線長，沖擊小，效率比直齒輪高 2%-3%（如汽車變速箱多采用斜齒輪）。
優化重合度：保證重合度≥1.3，避免單齒嚙合區間過長導致的應力集中，可通過增加齒寬或調整模數實現。
2. 提高制造與安裝精度
原理：減少因偏載、不對中導致的局部磨損和附加力矩。
措施：
采用磨齒工藝（精度等級達 ISO 5-6 級），齒形誤差≤0.01mm，接觸斑點≥70% 齒寬 ×70% 齒高，降低嚙合誤差損失。
安裝時控制軸系平行度≤0.05mm/m，垂直度≤0.02mm，避免因軸線偏移導致的偏載，可使能量損失減少 15%-20%。
三、潤滑系統改進
1. 潤滑油與潤滑方式優化
原理：形成穩定油膜，減少金屬直接接觸，降低摩擦與攪油損失。
措施：
根據工況選油：
低速重載（如礦山破碎機）：選用高粘度極壓齒輪油（粘度等級 ISO VG 460-1000），形成強油膜抵抗高壓。
高速輕載（如風電增速箱）：選用低粘度合成油（ISO VG 150-320），減少攪油損失，效率可提升 3%-5%。
噴油潤滑替代油浴潤滑：
高速齒輪（圓周速度＞12m/s）采用壓力噴油，精準供油至嚙合區，避免油浴潤滑的攪油發熱，可降低能耗 10%-15%（如風電齒輪箱普遍采用噴油潤滑）。
2. 潤滑系統精細化設計
措施：
安裝油溫傳感器，當溫度超過 80℃時啟動冷卻器，保持潤滑油粘度穩定（粘度每下降 10%，摩擦損失增加 5%）。
在箱體內設置擋油板，避免齒輪浸入油面過深（浸入深度宜為 1-2 個齒高），減少攪油阻力，可降低能耗 8%-10%。
四、結構設計與傳動形式優化
1. 傳動結構改進
原理：減少能量傳遞路徑中的冗余損耗。
措施：
采用行星齒輪傳動：相比平行軸齒輪，行星齒輪結構緊湊，重合度高，效率可達 97%-98%（如電動汽車減速器多用行星齒輪），比普通圓柱齒輪高 2%-3%。
齒輪箱輕量化設計：減少非傳動部件的慣性損耗，如采用鋁合金箱體，轉動慣量降低 15%-20%，啟動能耗減少。
2. 降低附件損耗
措施：
用滾動軸承（如角接觸球軸承）替代滑動軸承，摩擦系數從 0.01-0.03 降至 0.001-0.005，軸承部分能耗減少 60%-80%。
優化密封結構，采用迷宮式密封替代接觸式密封，減少密封摩擦損耗，尤其適用于高速場景（如電機主軸）。
五、運行維護與工況控制
1. 負載與轉速優化
原理：避免過載和轉速波動導致的額外損耗。
措施：
按額定負載的 70%-85% 運行，此時齒輪效率最高（過載 10% 會使能量損失增加 12%-15%）。
采用變頻調速控制轉速波動≤±2%，避免因轉速突變導致的嚙合沖擊，可降低損耗 5%-8%。
2. 定期維護與故障預警
措施：
每 5000 小時檢測齒面磨損（允許磨損量≤0.05mm），及時更換磨損齒輪，避免因齒形失真導致的效率下降（磨損量每增加 0.1mm，效率降低 3%-5%）。
通過振動頻譜分析提前發現齒輪故障（如齒面剝落），避免故障擴大化導致的能量損耗激增。
六、典型案例與節能效果
優化措施 應用場景 能量損失降低幅度 成本投入
磨齒工藝（ISO 5 級） 風電增速箱 12%-18% 制造成本增加 15%-20%
合成油 + 噴油潤滑 高速齒輪箱（n＞3000rpm） 8%-12% 潤滑系統成本增加 10%-15%
行星齒輪傳動 電動汽車減速器 5%-8% 結構成本增加 8%-10%
齒頂修緣 + 表面涂層 汽車變速箱 10%-15% 加工成本增加 5%-8%
總結：系統化降損策略
降低齒輪傳動能量損失需遵循 “材料 - 設計 - 潤滑 - 制造 - 維護” 全流程優化原則：
高精度制造是基礎（決定 60% 以上的效率），
高效潤滑是關鍵（影響 20%-30% 的損耗），
結構優化與工況控制是補充（提升 10%-20% 的效率空間）。
通過上述措施，工業齒輪箱效率可從常規的 92%-96% 提升至 98% 以上，每年可節省能耗 10%-30%（以 100kW 齒輪箱為例，年節能約 8-24 萬度電）。

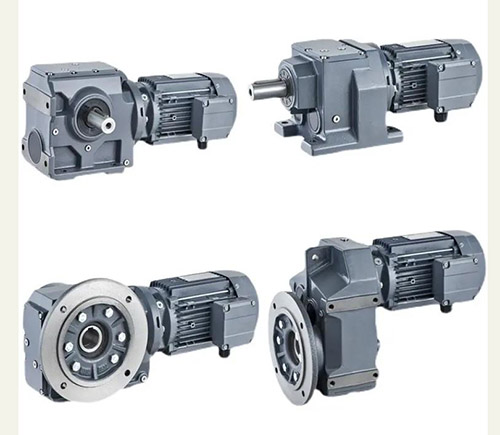

齒輪減速機
