大型齒輪軸磨損該如何修復？

發布時間：2025-07-07
閱讀：1001
大型齒輪軸磨損的修復需根據磨損類型（如表面劃傷、均勻磨損、局部缺損）、磨損程度（尺寸損失量）及應用場景（如重載、高速工況）選擇合適的技術方案。以下是系統的修復流程與關鍵技術方法：
一、磨損類型與檢測評估
1. 磨損類型識別
磨粒磨損：表面出現細密劃痕，由潤滑油中雜質或硬顆粒摩擦導致（如礦山機械齒輪軸常見）。
粘著磨損：局部金屬粘結撕裂，形成凹坑或凸起，多因潤滑失效或過載引起（如啟動沖擊時）。
疲勞磨損：表面出現點蝕或剝落，由交變載荷導致材料疲勞（如風電齒輪軸長期運行后）。
腐蝕磨損：表面氧化或化學腐蝕，伴隨銹跡或鍍層破壞（如海洋環境設備）。
2. 檢測手段
尺寸測量：用千分尺、激光測徑儀測量軸徑偏差（如允許公差≤0.05mm 時，磨損超 0.1mm 需修復）。
表面探傷：磁粉檢測（MT）或滲透檢測（PT）發現微裂紋；超聲波檢測（UT）評估內部損傷。
硬度測試：洛氏硬度計（HRC）檢測表面硬化層是否失效（如滲碳層硬度低于 HRC55 需重新處理）。
二、主流修復技術與應用場景
1. 機械加工修復（適用于輕微磨損）
研磨與拋光
步驟：使用研磨膏（如 W10 碳化硅）配合專用磨具手工或機械研磨，消除表面劃痕（深度＜0.02mm）。
案例：汽車變速箱齒輪軸輕微拉傷時，通過研磨恢復表面粗糙度至 Ra≤1.6μm。
局限：僅適用于尺寸損失＜0.05mm 的情況，無法恢復直徑。
鑲套修復
步驟：將軸磨損部位車削至下一級標準尺寸，過盈配合安裝合金套筒（如 42CrMo 材質），再精磨至公稱尺寸。
參數：套筒壁厚≥2mm，過盈量 0.03-0.05mm，需加熱套筒至 150℃裝配。
應用：礦山破碎機齒輪軸磨損超 0.5mm 時，通過鑲套修復可恢復承載能力。
2. 焊接修復（適用于中等磨損）
手工電弧焊 / 氣體保護焊
材料：選用與軸材質匹配的焊條（如 35CrMo 軸用 J507 焊條），或耐磨堆焊焊條（如 D212 碳化鎢焊條）。
工藝：
預熱軸體至 200-300℃，減少焊接應力；
分層堆焊（每層厚度≤3mm），焊后緩冷至室溫；
退火處理（650℃保溫 2h）消除應力，再車磨加工。
注意：需控制焊接變形（如采用對稱焊法），適用于直徑損失≤2mm 的修復。
激光熔覆（高端修復技術）
原理：用高能量激光束將合金粉末（如 Ni60A+WC）熔覆在磨損表面，形成冶金結合層。
優勢：
熱影響區小（＜0.1mm），變形量≤0.02mm；
熔覆層硬度 HRC60-65，耐磨性是傳統堆焊的 3 倍；
可實現自動化精準修復（如風電齒輪軸現場激光熔覆）。
成本：設備投入高，但修復效率比傳統焊接提升 50%。
3. 表面涂層技術（適用于表面強化與磨損預防）
熱噴涂（超音速火焰噴涂 HVOF）
工藝：將 WC-Co 粉末加熱至熔融狀態，高速噴涂至軸表面（粒子速度＞800m/s），形成致密涂層（孔隙率＜1%）。
參數：涂層厚度 0.1-0.5mm，結合強度≥70MPa，可耐 1000N?m 扭矩沖擊。
應用：船舶推進齒輪軸磨損修復后，噴涂 WC-Co 涂層延長壽命 2-3 倍。
電刷鍍（現場應急修復）
步驟：
電解沉積金屬層（如快速鎳），無需拆卸設備；
沉積速率 0.01-0.1mm/h，可修復尺寸損失≤0.3mm；
鍍層硬度 HRC50-55，適用于軸頸、鍵槽等部位。
案例：鋼廠軋機齒輪軸現場磨損時，電刷鍍快速鎳層 2 小時內恢復使用。
4. 高分子復合材料修復（適用于應急或非金屬部件）
聚合物修補劑
材料：雙組分環氧樹脂 + 陶瓷顆粒（如某品牌 SD7101H），固化后硬度達邵氏 D90。
工藝：
表面噴砂粗化（粗糙度 Ra≥12.5μm）；
混合材料涂抹至磨損處，固化 24h 后銑削加工；
適用于磨損深度≤1mm，且對強度要求不高的場景（如低速齒輪軸）。
三、修復后關鍵性能驗證
尺寸精度檢測
軸徑公差控制在 ±0.02mm（如 IT6 級精度），圓度≤0.01mm，直線度≤0.03mm/m。
工具：三坐標測量儀（CMM）或激光干涉儀。
表面性能測試
硬度：修復層硬度需與原軸一致（如滲碳軸修復后 HRC58-62），用便攜式硬度計抽檢。
粗糙度：配合面 Ra≤0.8μm，傳動面 Ra≤1.6μm，用粗糙度儀檢測。
動態載荷試驗
空載運轉 30min，檢測溫升（≤40℃）和振動（加速度≤5m/s2）；
加載至額定扭矩的 120%，持續 2h，無異常變形或異響。
四、預防磨損的長效措施
材料升級
新軸采用更高強度材料（如將 45# 鋼升級為 20CrNi2MoA），或表面滲氮處理（滲氮層深度 0.5-0.8mm）。
潤滑系統優化
采用強制油潤滑（供油壓力 0.3-0.5MPa），加裝磁性過濾器（吸附鐵屑），定期檢測油液污染度（NAS 8 級以下）。
在線監測技術
安裝振動傳感器（采樣頻率 10kHz）和溫度傳感器，設定閾值（如振動速度＞25mm/s 時報警），提前發現異常磨損。
維護工藝改進
定期用超聲波測厚儀監測軸徑變化（每季度一次），對關鍵部位（如軸肩圓角）進行磁粉探傷。
五、典型案例：風電齒輪箱主軸磨損修復
工況：3MW 風電機組主軸（材質 42CrMo，直徑 300mm）因軸承失效導致軸頸磨損，尺寸損失 0.8mm。
方案：
現場激光熔覆 Ni60A 合金粉末，熔覆層厚度 1mm；
用便攜式磨床精磨至 φ300h6（-0.033mm）；
檢測熔覆層結合強度 82MPa，硬度 HRC62，修復后運行 3 年無異常。
總結
大型齒輪軸修復需遵循 “檢測評估→技術選型→精準實施→性能驗證→預防優化” 的閉環流程。對于直徑損失＜0.5mm 的磨損，優先選擇激光熔覆或熱噴涂；磨損量較大時可采用鑲套 + 焊接組合修復；現場應急場景則推薦電刷鍍或高分子材料。修復后需通過嚴格的精度與載荷測試，同時結合材料升級和智能監測技術，從根本上提升抗磨損能力。實際操作中建議聯合專業修復機構（如某重工集團表面工程中心），根據設備手冊參數定制方案，避免因修復工藝不當導致二次損壞。

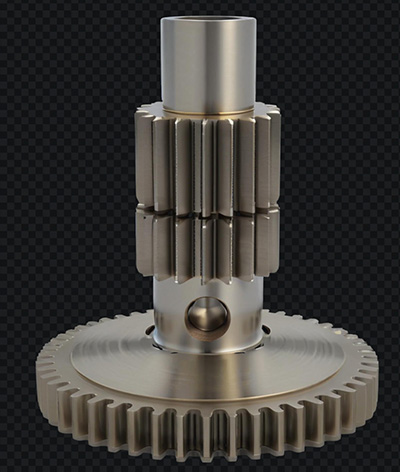

大型齒輪軸
