齒輪減速馬達發生軸向位移后如何維修?

發布時間：2025-07-09
閱讀：1001
齒輪減速馬達的軸向位移（即軸或齒輪沿軸線方向的異常竄動）會導致齒輪嚙合不良、異響、振動加劇，甚至齒面磨損、軸承損壞等嚴重故障。維修需先明確位移原因，再針對性修復，具體流程如下：
一、先判斷軸向位移的典型表現與初步定位
在維修前，通過觀察和檢測確認位移的嚴重程度，輔助判斷故障點：
直觀現象：手動推拉輸出軸或輸入軸，能感覺到明顯的軸向間隙（正常應≤0.1mm，根據型號不同略有差異）；運行時出現周期性異響（齒輪嚙合不穩）、端部漏油（密封件因位移被磨損）。
檢測方法：用百分表固定在箱體上，表頭抵在軸端，轉動軸并軸向推拉，讀取表針跳動量，超過設計值（如手冊標注的 “軸向竄動量≤0.2mm”）即可確認位移超標。
二、核心原因分析（維修的關鍵：針對性解決根源）
軸向位移的本質是軸向定位結構失效，常見原因及對應特征如下：
可能原因 典型特征
軸承磨損 / 損壞（如深溝球軸承游隙過大、角接觸軸承預緊力丟失、止推軸承磨損） 軸向間隙隨軸承轉動周期性變化；拆解后可見軸承滾子磨損、滾道剝落。
軸肩 / 定位套 / 擋圈磨損或斷裂（軸向定位基準失效） 軸與齒輪 / 軸承的配合面出現臺階狀磨損；定位套斷裂或擋圈脫落。
齒輪與軸的配合松動（如鍵連接磨損、過盈配合失效） 齒輪相對于軸有軸向竄動；鍵槽磨損、鍵變形或斷裂。
端蓋 / 箱體螺栓松動或斷裂（導致定位基準偏移） 端蓋與箱體的結合面有縫隙；螺栓頭部變形、螺紋滑絲。
軸向力異常增大（如負載卡滯、齒輪嚙合角偏差過大） 運行時電流驟增；齒輪齒面出現偏載磨損（一側磨損嚴重）。
三、維修步驟：拆解→修復→裝配→驗證
1. 安全拆解（避免二次損壞）
準備工作：斷電并鎖定電源；標記各部件的相對位置（如端蓋與箱體的對位標記、齒輪的裝配方向），避免裝配時錯位。
拆解順序：
拆除輸出端聯軸器 / 鏈輪，松開電機與減速機的連接螺栓，分離電機與減速箱；
拆除減速箱端蓋（先松開對稱分布的螺栓，避免端蓋變形），取出齒輪軸組件；
依次拆下軸承端蓋、軸承（使用拉馬工具，禁止直接敲擊軸承外圈）、齒輪、定位套等部件，注意收集散落的擋圈、墊片等小零件。
2. 關鍵部件檢查與修復
根據拆解后發現的故障點，針對性處理：
若軸承損壞：
更換同型號、同精度等級的軸承（如原軸承為 7205C 角接觸軸承，需保持型號一致），禁止用低精度軸承替代；
安裝新軸承時，若為止推軸承或角接觸軸承，需按設計要求施加預緊力（通過調整墊片厚度或螺母預緊，預緊力需參考手冊，如 10-15N?m），避免間隙殘留。
若軸肩 / 定位套磨損：
輕微磨損（深度≤0.2mm）：可通過堆焊（如激光焊接）后磨削修復，保證軸肩端面與軸線的垂直度（≤0.01mm/m）；
嚴重磨損或斷裂：直接更換新軸（材質需與原軸一致，如 45 鋼調質處理），新軸需保證軸肩定位面的平面度和垂直度。
若齒輪與軸配合松動：
鍵連接松動：更換新鍵（材質 45 鋼淬火處理），若鍵槽磨損，可擴槽后配大尺寸鍵（需保證強度），或?qū)S鍵槽進行補焊修復；
過盈配合失效（如軸與齒輪內孔松動）：輕微松動可通過軸表面鍍鉻（厚度 0.05-0.1mm）恢復過盈量；嚴重時需更換齒輪或軸，重新按 H7/k6 配合加工。
若螺栓 / 端蓋松動：
更換高強度螺栓（如 8.8 級以上），裝配時按對角順序均勻擰緊（扭矩參考手冊，如 M8 螺栓扭矩 25-30N?m），并涂抹螺紋防松膠（如 Loctite 243）；
端蓋變形時，需磨削端蓋貼合面，保證與箱體的平面度（≤0.03mm/m）。
若軸向力異常：
檢查負載端是否卡滯（如清除異物、調整傳動機構平行度）；
重新校準齒輪嚙合間隙（用塞尺測量，確保齒側間隙符合設計值，如模數 2-3mm 的齒輪，間隙 0.15-0.3mm），若嚙合偏載，需調整齒輪軸線平行度（≤0.02mm/m）。
3. 裝配與試運行
裝配原則：按拆解的反向順序裝配，確保各部件定位準確（如齒輪軸向定位后，用百分表確認無竄動）；軸承安裝時避免直接敲擊，用套筒抵住內圈（或外圈）壓入。
潤滑要求：裝配前清潔所有部件，軸承加注對應潤滑脂（如高速場合用聚脲脂，低速用鋰基脂），齒輪箱按油位加注齒輪油（粘度符合手冊，如 100# 極壓齒輪油）。
試運行驗證：空載運行 30 分鐘，監測溫度（≤70℃）、振動（用測振儀檢測振幅≤0.1mm/s）、異響；加載至額定負載的 50%、80%、100%，重復檢測，確認無軸向竄動（用百分表復測，竄動量≤0.1mm）。
四、預防措施（減少再次發生）
定期檢查：每運行 1000 小時，檢查軸承間隙、螺栓緊固性、潤滑狀態；
負載控制：避免超額定負載運行，防止軸向力過載；
安裝校準：首次安裝時保證電機與減速機、減速機與負載的同軸度（≤0.1mm），減少附加軸向力。
通過以上步驟，可有效修復軸向位移問題，恢復減速馬達的正常運行。若核心部件（如軸、箱體）嚴重?fù)p壞，建議直接更換總成，避免維修后可靠性不足。

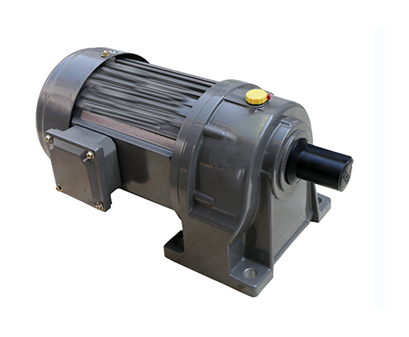

齒輪減速機馬達
