空心軸減速機與實心軸減速機的區別是什么？

發布時間：2025-07-16
閱讀：1001
空心軸減速機與實心軸減速機是按輸出軸結構劃分的兩類常見減速機，核心區別體現在軸結構形式、連接方式、適用場景等方面，其設計差異直接影響安裝靈活性、承載能力和應用范圍。以下從核心區別、適用場景、選型建議三方面詳細說明：
一、核心區別：結構與連接特性
對比維度 空心軸減速機 實心軸減速機
輸出軸結構 輸出軸為空心管狀（中心有通孔），軸徑通常較大（壁厚需保證強度）。 輸出軸為實心圓柱體（無通孔），軸徑根據扭矩設計，整體剛性更強。
連接方式 需通過 “穿軸” 或 “軸套” 連接負載：
- 負載軸直接穿過空心軸內部，通過鍵、脹緊套或花鍵固定；
- 無需額外聯軸器（部分場景可省略）。 需通過聯軸器（如彈性聯軸器、梅花聯軸器）或法蘭盤連接負載，負載軸與減速機軸通過聯軸器間接傳動。
安裝空間 軸向尺寸更緊湊（負載軸穿軸連接，無需額外聯軸器長度），但徑向空間需求稍大（空心軸壁厚需保證強度）。 軸向尺寸稍長（需預留聯軸器安裝空間），徑向尺寸更靈活（實心軸可設計為細軸徑適配小空間）。
承載特性 空心軸的 “抗扭強度” 略低于同規格實心軸（相同軸徑下，實心軸截面慣性矩更大），但通過優化壁厚可接近實心軸承載能力；適合中等扭矩。 實心軸抗扭、抗彎強度更高（材料分布更集中），尤其在大扭矩、高頻沖擊負載下穩定性更優。
拆裝便利性 穿軸式連接拆裝時，需先拆卸負載軸（如傳送帶輥軸、攪拌軸），若負載軸固定（如長軸兩端軸承支撐），拆裝較復雜。 通過聯軸器連接，拆裝時無需移動負載軸，僅需拆卸聯軸器螺栓，操作更簡單。
成本 空心軸加工工藝稍復雜（需保證內孔精度和壁厚均勻），成本略高于同規格實心軸減速機（約高 5%~15%）。 實心軸加工簡單（車削、磨削即可），成本更低，性價比更高。
二、適用場景差異：根據連接需求與工況選擇
1. 空心軸減速機適用場景
負載軸需直接穿軸連接：如傳送帶驅動（輥軸直接穿過空心軸）、攪拌設備（攪拌軸穿軸固定），無需額外聯軸器，節省軸向空間。
中等扭矩、空間緊湊需求：如自動化生產線的小型輸送機構（扭矩≤5000N?m），需在有限軸向空間內實現傳動（如設備機架間的短距離傳動）。
低速、平穩負載：如包裝機械的轉盤驅動（轉速≤300rpm），負載無劇烈沖擊，空心軸的強度足以滿足需求。
2. 實心軸減速機適用場景
大扭矩、高沖擊負載：如起重機起升機構（扭矩＞10000N?m）、破碎機驅動，實心軸抗扭強度更優，能承受瞬間沖擊（如重物突然下落的反扭矩）。
負載軸需間接連接：如通過聯軸器與電機、泵類設備連接（負載軸與減速機軸不同軸時，可通過彈性聯軸器補償偏差）。
拆裝頻繁或維護需求高：如生產線的臨時傳動單元（需經常更換減速機），實心軸 + 聯軸器的結構便于快速拆卸。
三、延伸對比：安裝與維護差異
維度 空心軸減速機 實心軸減速機
安裝要求 需保證負載軸與空心軸的同軸度（偏差≤0.1mm），否則易因偏心導致軸套磨損；穿軸時需涂抹潤滑脂減少摩擦。 依賴聯軸器補償同軸度偏差（彈性聯軸器可允許 ±0.2mm 徑向偏差），安裝容錯率更高。
維護重點 需定期檢查軸套（或脹緊套）的緊固狀態（防止松動導致打滑），空心軸內孔需避免進入粉塵（否則磨損負載軸）。 重點檢查聯軸器彈性件（如橡膠墊）的老化情況，防止因聯軸器失效導致傳動中斷。
改裝靈活性 難以更換輸出軸規格（空心軸內孔尺寸固定），若負載軸直徑變化，需更換減速機或加裝變徑軸套（可能影響強度）。 可通過更換聯軸器適配不同直徑的負載軸（如更換大孔徑聯軸器），改裝更靈活。
總結
空心軸減速機與實心軸減速機的核心差異是輸出軸結構及連接邏輯：
空心軸以 “穿軸連接” 為核心，優勢是軸向緊湊、省去聯軸器，適合中等扭矩、負載軸直接穿裝的場景；
實心軸以 “聯軸器連接” 為核心，優勢是強度高、拆裝方便，適合大扭矩、沖擊負載或需間接連接的場景。
選擇時需優先考慮：負載軸的連接方式（是否需穿軸）、扭矩大?。ù笈ぞ貎?yōu)先實心軸）、空間限制（軸向緊湊選空心軸）及維護頻率（頻繁維護選實心軸）。

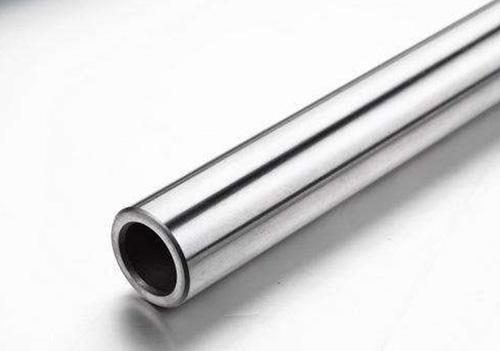

空心軸
