如何優化風電減速機齒輪箱的密封結構？

發布時間：2025-08-15
閱讀：1001
優化風電減速機齒輪箱的密封結構，核心是阻斷 “潤滑油泄漏” 與 “外部污染物（粉塵、雨水、鹽霧）侵入” 雙向風險，同時適配風電設備高振動、戶外惡劣環境、長壽命（通常要求 20 年 +）的工況需求，具體可從以下 5 個維度系統優化：
1. 優化密封方案選型：采用 “主密封 + 輔助密封” 組合結構
單一密封難以應對風電齒輪箱的復雜工況，需通過組合設計提升冗余性和可靠性，常見優化方案如下：
動態密封（軸端 / 軸承端）：
替代傳統單一唇形密封圈，采用 “TC 骨架油封（主密封）+ 防塵唇（輔助密封）” 組合：主密封唇通過過盈配合阻油，防塵唇提前攔截外部粉塵 / 雨水，減少主密封磨損；
極端工況（高振動、高轉速）下，升級為 “機械密封 + 甩油環” 組合：機械密封通過動、靜環精密貼合實現無泄漏，甩油環利用離心力將飛濺的潤滑油甩回箱體，降低主密封壓力；
靜態密封（箱體結合面、法蘭）：
替代傳統石棉墊片或普通橡膠墊，采用 耐油膨脹石墨墊片（高溫工況） 或 改性 PTFE 密封帶（低溫 / 常溫工況），利用材料的高壓縮回彈率填補結合面微觀間隙，避免因箱體變形（溫差 / 振動導致）產生泄漏。
2. 匹配密封材料與工況：提升耐老化、耐磨、耐介質性能
風電齒輪箱密封材料需耐受 “潤滑油浸泡、-30℃~120℃溫差、戶外紫外線 / 鹽霧”，材料選型優化是關鍵：
動態密封材料：
優先選用 氟橡膠（FKM） 或 氫化丁腈橡膠（HNBR）：氟橡膠耐油、耐溫（-20℃~200℃）、耐老化性優于普通丁腈橡膠，適合海上風電高鹽霧環境；HNBR 在耐磨性能上更優（比 FKM 高 30%+），適合陸地風電高振動場景；
密封唇口表面可做 PTFE 涂層處理：降低與軸的摩擦系數（從 0.3 降至 0.15 以下），減少唇口磨損，延長密封壽命；
靜態密封材料：
箱體結合面選用 硅橡膠包覆金屬骨架墊片：兼顧硅橡膠的彈性密封性能與金屬骨架的支撐性，避免墊片因振動移位導致泄漏。
3. 優化密封結構細節：消除泄漏風險點
針對傳統密封的薄弱環節（如唇口壓力不均、油脂滯留），通過結構細節改進提升密封性：
密封唇口設計：
采用 雙唇口 + 螺旋形回油槽 結構：主唇口阻油，副唇口二次密封，回油槽利用軸的旋轉將滲入的少量潤滑油 “導回” 箱體，避免積累后泄漏；
唇口過盈量精準控制：根據軸徑（通常風電齒輪箱軸徑 50~200mm）設計 0.2~0.5mm 過盈量，過盈量過小易漏，過大則加劇唇口磨損；
密封腔與排脂結構：
密封腔底部開設 傾斜式排脂孔（直徑≥8mm）：及時排出老化油脂、雜質，避免油泥堵塞密封唇口；
密封腔內側增設 防塵擋圈：阻擋大顆粒粉塵直接撞擊密封唇，減少磨損；
軸的配合精度優化：
密封接觸區域的軸表面粗糙度控制在 Ra 0.2~0.4μm（低于傳統 Ra 0.8μm），降低唇口摩擦磨損；
軸的圓度誤差≤0.01mm，避免因軸旋轉時唇口貼合不均產生間隙泄漏。
4. 協同潤滑系統優化：減少密封壓力與油脂老化
密封失效常與潤滑系統關聯（如油脂過多導致壓力泄漏、油脂變質腐蝕密封件），需同步優化：
控制潤滑油填充量：箱體潤滑油液位不超過最低齒輪中心線（傳統常加至 1/2 高度），減少齒輪旋轉時的油脂飛濺壓力，降低密封唇口負載；
選用適配的齒輪油：優先采用 合成型風電專用齒輪油（如 PAO 基礎油），其抗乳化性（分水能力）、抗氧化性更優，避免油脂水解產生酸性物質腐蝕密封材料；
增設油脂過濾與監測：在潤滑油循環路徑中加裝 10μm 精度濾芯，減少雜質進入密封腔；同時安裝油液傳感器，實時監測油脂黏度、水分含量，避免老化油脂損傷密封。
5. 優化安裝與維護設計：確保密封性能落地
即使設計優異，安裝誤差或維護不便仍會導致密封失效，需從工藝端優化：
安裝工藝規范：
采用 專用密封安裝工具（如套筒式壓裝工具），避免安裝時密封唇口翻邊或劃傷；
控制密封壓縮量：靜態密封墊片壓縮量需在材料彈性范圍內（如氟橡膠墊片壓縮率 15%~25%），過度壓縮會導致墊片永久變形，失去密封能力；
維護便利性設計：
密封蓋采用 拆分式結構，無需拆卸整個齒輪箱即可更換密封件，降低維護成本；
軸端設置 密封磨損監測孔：通過內窺鏡或油液采樣，定期檢查密封唇口狀態，提前預警失效風險（如發現油液中混入金屬碎屑，可能是唇口磨損）。

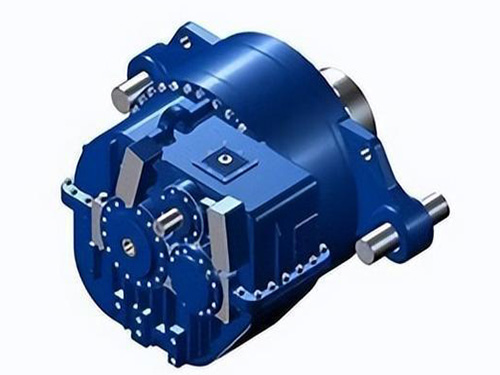

風力發電齒輪箱6
