減速機同心度超差會對設備運行產生哪些具體影響?

發布時間：2025-09-03
閱讀：1001
減速機同心度超差（即輸入軸、輸出軸與連接設備（如電機、負載）的中心線偏差超過允許范圍）會打破軸系的受力平衡，引發從局部部件損傷到整機故障的連鎖反應。其影響需從機械應力、振動噪音、效率壽命、安全風險四個維度展開，具體如下：
一、核心影響 1：加劇部件應力集中，導致早期損壞
同心度超差會使軸系承受附加彎矩和徑向力（正常工況下僅傳遞扭矩），這些額外載荷集中作用于齒輪、軸承、聯軸器等關鍵部件，加速其失效：
1. 齒輪嚙合異常，齒面快速損傷
受力不均與局部過載：
同心度偏差（尤其是角向偏差）會導致齒輪嚙合時 “單側接觸”—— 原本均勻分布在齒寬上的載荷，集中到齒面邊緣（或局部區域），接觸應力可從設計值的 1500-2000MPa 驟升至 3000MPa 以上（超過硬齒面許用應力上限）。
軟齒面減速機：短期內出現齒面塑性變形（如齒頂塌陷、齒面壓痕）；
硬齒面減速機：1-3 個月內出現齒面疲勞點蝕（微小裂紋），進而發展為齒面剝落（成片金屬脫落），嚴重時導致齒輪崩齒。
嚙合間隙波動：徑向偏差會使齒輪中心距周期性變化，嚙合間隙忽大忽小，產生 “沖擊嚙合”（類似齒輪打齒），進一步加劇齒面磨損和齒根應力（齒根是齒輪較薄弱部位，附加彎矩會使齒根疲勞裂紋提前萌生）。
2. 軸承過載發熱，壽命大幅縮短
滾動體受力偏移：
減速機軸承（如圓錐滾子軸承、圓柱滾子軸承）設計為 “承受徑向 + 軸向載荷”，但同心度超差會產生額外徑向力（如徑向偏差 0.1mm 時，軸承徑向附加力可達額定載荷的 30-50%），導致滾動體與滾道的接觸點偏移，局部接觸應力超標。
表現：軸承溫度異常升高（正常≤70℃，超差時可達 90℃以上），潤滑油因高溫加速氧化（油色變黑、黏度下降），滾動體表面出現 “梨皮狀” 磨損或疲勞剝落，最終軸承卡死。
壽命衰減公式：根據軸承壽命公式（L10 = (C/P)3×10?轉，C 為基本額定動載荷，P 為實際載荷），若 P 因附加力增大 50%，則軸承壽命僅為原設計的（1/1.5）3≈29.6%（如原壽命 10 年，超差后僅 2-3 年）。
3. 聯軸器損壞，成為故障 “導火索”
剛性聯軸器（如凸緣聯軸器）：無補償能力，同心度超差時，螺栓會承受巨大剪切力和彎矩，短期內出現螺栓斷裂（尤其是靠近偏差側的螺栓），導致軸系脫開，設備驟停。
彈性聯軸器（如膜片聯軸器、梅花聯軸器）：雖有一定補償能力，但偏差超過補償量（如膜片聯軸器允許徑向偏差≤0.1mm，角向偏差≤0.5°）時，彈性元件（膜片、梅花墊）會因反復形變產生疲勞裂紋，3-6 個月內出現斷裂，同時傳遞的扭矩波動會進一步放大軸系振動。
二、核心影響 2：引發劇烈振動與噪音，破壞設備穩定性
同心度超差會導致軸系 “偏心旋轉”，產生周期性的離心力和沖擊載荷，引發振動并傳遞至整機，形成惡性循環：
1. 振動源頭與傳遞
離心力振動：軸系偏心旋轉時，會產生與轉速平方成正比的離心力（F = mω2r，m 為旋轉部件質量，ω 為角速度，r 為偏心距）。例如：輸出軸直徑 50mm，偏心距 0.1mm，轉速 1500r/min（ω≈157rad/s），若旋轉部件質量 10kg，離心力 F≈10×(157)2×0.0001≈246N（相當于 25kg 重物的拉力），這種周期性力會使減速機殼體、底座產生高頻振動（頻率與轉速一致，通常 25-50Hz）。
振動傳遞路徑：振動會通過底座傳遞至電機（導致電機軸承同步受損）、負載設備（如輸送機滾筒、起重機卷筒），甚至廠房結構，引發 “共振風險”—— 若振動頻率與設備固有頻率接近，振幅會急劇增大（如振幅從 0.1mm 升至 0.5mm 以上），導致緊固件（如地腳螺栓、軸承端蓋螺栓）松動，進一步擴大同心度偏差。
2. 噪音加劇，污染作業環境
噪音來源：
齒輪 “沖擊嚙合” 產生的金屬撞擊聲（80-100dB，類似 “咔咔聲”）；
軸承滾動體與滾道的異常摩擦聲（75-95dB，類似 “沙沙聲” 或 “咕嚕聲”）；
聯軸器彈性元件斷裂后的金屬摩擦聲（尖銳刺耳，超過 100dB）。
危害：長期高噪音會影響操作人員聽力（符合 GBZ 2.2-2007《工作場所有害因素職業接觸限值》，噪音接觸限值 85dB/8h），同時掩蓋其他故障聲音（如潤滑油不足的 “干摩擦聲”），延誤故障排查。
三、核心影響 3：傳動效率驟降，能耗與溫升雙升
同心度超差會通過 “摩擦損耗增大” 和 “額外功消耗” 降低傳動效率，同時產生大量熱量，惡化運行環境：
1. 效率損失的具體機制
摩擦損耗增加：
齒輪嚙合：單側接觸導致滑動摩擦系數從 0.005（正常流體潤滑）升至 0.05-0.1（邊界潤滑），摩擦損耗增加 10-20 倍；
軸承：附加徑向力使軸承摩擦扭矩增大（如圓錐滾子軸承摩擦扭矩可增加 50-80%），額外消耗功率。
額外功消耗：離心力驅動軸系和殼體振動，需消耗功率克服振動阻尼（如底座與地面的摩擦、潤滑油的黏滯阻尼），這部分 “無效功” 占額定功率的 5-15%（如 10kW 減速機，超差時每月多耗電 360-1080 度）。
實測數據：某硬齒面減速機（額定效率 92%）在徑向偏差 0.15mm 時，效率降至 85% 以下；偏差 0.2mm 時，效率僅 78-80%。
2. 溫升失控，惡化潤滑條件
熱量產生與積聚：摩擦損耗和額外功均轉化為熱量，使減速機油溫從正常的 50-65℃升至 80-100℃（超過潤滑油許用溫度上限，如 API GL-5 齒輪油通常要求≤80℃）。
潤滑失效連鎖反應：
油溫升高→潤滑油黏度下降（如 220 號齒輪油在 100℃時黏度僅為 40℃時的 1/5）→油膜厚度變?。◤?2-3μm 降至 0.5-1μm）→油膜破裂風險增加；
高溫加速潤滑油氧化（氧化速率隨溫度升高呈指數增長，溫度每升高 10℃，氧化壽命縮短一半）→生成油泥、酸類物質→腐蝕齒輪和軸承表面，進一步加劇磨損。
四、核心影響 4：觸發安全風險，危及設備與人員
同心度超差若長期未糾正，會導致 “突發性故障”，引發安全事故：
1. 軸系脫開與設備驟停
聯軸器螺栓斷裂（剛性聯軸器）或彈性元件失效（彈性聯軸器）后，輸入軸與輸出軸徹底脫開，負載設備（如起重機起升機構、輸送機）會因失去動力突然停止，若為起升設備，可能導致重物懸停（依賴制動器）或溜鉤（若制動器同步受損），危及下方人員安全。
2. 部件碎裂與飛濺
齒輪崩齒、軸承保持架斷裂時，高速旋轉的金屬碎片（如齒塊、滾動體）會從減速機透氣孔、密封間隙飛濺而出，速度可達 10-20m/s，可能擊中操作人員或損壞周邊設備（如電氣控制柜、傳感器）。
3. 火災隱患
油溫長期超過 100℃時，若潤滑油泄漏（因密封件受熱老化失效），接觸到電機繞組（溫度可達 120-150℃）或其他高溫部件，可能引發火災（齒輪油閃點通常為 180-220℃，但油泥堆積會降低閃點，增加自燃風險）。
五、總結：同心度控制的關鍵意義
減速機同心度超差的影響并非孤立，而是 “偏差→附加應力 / 振動→磨損 / 效率降→更嚴重偏差” 的惡性循環，終導致設備壽命從設計的 8-15 年（硬齒面）縮短至 2-5 年，同時增加能耗、維護成本和安全風險。
因此，安裝時必須通過百分表、激光對中儀等工具嚴格控制同心度（通常要求徑向偏差≤0.05mm，角向偏差≤0.1°），運行中定期檢測（每 3-6 個月一次），發現偏差及時調整（如增減聯軸器墊片、修正底座水平度），從源頭避免上述問題。

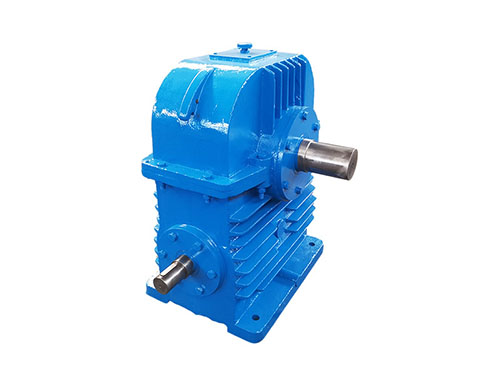

WHX360蝸輪蝸桿減速機
