減速機輸入軸的鍵槽磨損了該如何修復？

發布時間：2025-03-15
閱讀：1001
減速機輸入軸鍵槽磨損修復方案
減速機輸入軸鍵槽磨損會直接影響扭矩傳遞效率和設備運行穩定性。修復時需根據磨損程度、軸材質及工況選擇合適方法，以下是系統化的修復步驟與注意事項：
一、磨損程度評估
測量與檢測
寬度磨損量：使用內徑千分尺測量鍵槽寬度，對比原始尺寸。
輕微磨損：寬度增加≤10%；
中度磨損：寬度增加10%~30%；
嚴重磨損：寬度增加＞30%或鍵槽邊緣崩裂。
深度與對稱度：三坐標測量儀檢測鍵槽深度及對稱度偏移（標準：對稱度≤0.02mm）。
表面硬度：顯微硬度計檢測鍵槽底部硬度（通常要求HRC 45~55，低于此值需補強）。
二、修復方法選擇
磨損程度 修復方法 適用場景 優缺點
輕微磨損 1. 電刷鍍修復 局部磨損，表面劃痕 成本低、周期短；但鍍層厚度有限（≤0.2mm），承載能力低。
2. 金屬噴涂（熱噴涂） 磨損量＜0.5mm 結合強度高（可達50MPa），耐磨性好；需精密加工至原尺寸。
中度磨損 1. 補焊后重新銑槽 軸材質可焊（如45#鋼、40Cr） 恢復原始尺寸；需控制焊接變形，焊后需熱處理消除應力。
2. 鍵槽擴寬+階梯鍵 允許增大鍵尺寸 無需更換軸；需同步更換聯軸器或齒輪的配套鍵槽。
嚴重磨損 1. 鑲嵌鋼襯套 鍵槽邊緣崩裂或變形 修復后強度接近新軸；需定制襯套，加工精度要求高（過盈配合0.02~0.05mm）。
2. 更換輸入軸 經濟性允許或批量損壞 徹底解決問題；成本高、停機時間長。
三、詳細修復步驟（以補焊法為例）
預處理
清潔：使用丙酮或?qū)Ｓ们逑磩┤コI槽內油污、銹跡。
坡口加工：用角磨機在鍵槽兩側開V型坡口（角度60°，深度2~3mm）。
焊接修復
焊材選擇：
低碳鋼軸（如Q235）：選用J422焊條；
中碳鋼或合金鋼軸（如40Cr）：選用J506或ER50-6焊絲（TIG焊）。
焊接工藝：
預熱：中碳鋼預熱至200~250℃（防止冷裂紋）；
分段跳焊：減少熱輸入，控制層間溫度≤150℃；
焊后緩冷：石棉氈包裹，避免急冷導致脆化。
焊后處理
應力消除：局部退火（加熱至550~600℃，保溫2小時，隨爐冷卻）。
粗加工：銑床去除焊縫余量，預留0.5mm精加工量。
精加工：數控銑床按原圖紙尺寸加工鍵槽，表面粗糙度Ra≤3.2μm。
檢測與強化
硬度檢測：焊縫區硬度需與基體匹配（偏差≤HRC 5）。
噴丸處理：鍵槽底部噴丸強化（覆蓋率100%），提升抗疲勞性能。
四、關鍵注意事項
焊接變形控制
使用夾具固定軸，限制徑向跳動（≤0.05mm）；
對稱焊接順序，抵消熱應力。
材料兼容性
高硬度軸（如滲碳淬火處理）慎用補焊，建議采用冷修復工藝（如鑲嵌襯套）。
潤滑與防腐
修復后鍵槽內涂抹二硫化鉬潤滑脂，減少微動磨損；
噴涂環氧底漆或鍍鋅防銹（非配合面）。
五、修復后性能驗證
扭矩測試
空載運行30分鐘后，逐步加載至額定扭矩的120%，持續2小時，監測是否有異響或溫升異常（ΔT≤40℃）。
振動分析
使用振動分析儀檢測軸承座振動值（ISO 10816標準：≤4.5mm/s為合格）。
壽命評估
對于重載減速機，建議每運行500小時檢查鍵槽磨損量，評估修復耐久性。
六、預防措施優化
鍵槽設計改進：
將平鍵升級為漸開線花鍵（承載能力提升3~5倍）；
鍵槽根部加工R角（R≥1mm），減少應力集中。
運維管理：
每3個月檢查鍵與鍵槽配合間隙（塞尺檢測，間隙≤0.05mm）；
使用力矩扳手緊固鎖緊螺釘，避免預緊力不足導致松動磨損。
總結：鍵槽磨損修復需綜合評估損傷程度與成本效益。輕微磨損優先選擇非焊接工藝（如電刷鍍），中度磨損采用補焊+精密加工，嚴重磨損則考慮鑲嵌襯套或換軸。修復后務必進行嚴格的性能測試，并結合設計優化與定期維護，延長減速機整體使用壽命。

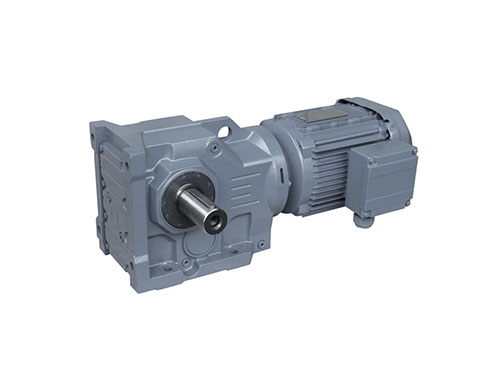

K系列齒輪減速機
