應力均衡機制對齒輪變形的影響是什么？

發布時間：2025-04-17
閱讀：1001
應力均衡機制對齒輪變形的影響分析
應力均衡機制通過優化齒輪內部應力分布，降低局部應力集中，從而減少熱處理和加工過程中的變形風險。其核心影響體現在以下方面：
一、殘余應力調控與變形抑制
殘余壓應力的補償作用
噴丸、機械清理等工藝可在齒輪表層形成殘余壓應力（深度約0.1-0.15mm），抵消外部載荷產生的拉應力，降低齒根裂紋風險2。例如，噴丸后的齒輪齒根彎曲強度可提升50%以上，但需控制噴丸強度，避免過度引入深部裂紋。
應力均勻化對變形的影響
通過優化鍛造工藝（如控制冷卻速度）和預熱處理（如等溫退火），減少金屬流線不對稱和晶粒粗大導致的局部應力差異，使整體應力分布更均勻，避免不規則變形。
二、工藝協同優化降低變形風險
熱處理過程的應力平衡
滲碳淬火時，控制加熱速度（避免表面與內部溫差過大）和冷卻介質均勻性，可減少因組織轉變差異引發的熱應力。
采用滲碳淬火合金鋼（如18CrNiMo7-6），通過材料高淬透性降低表層與心部應力梯度，抑制翹曲變形。
加工工藝的應力均衡策略
機加工時采用低進給量和鋒利刀具，減少切削殘余應力；粗加工后進行去應力退火，釋放冷加工累積的應力。
磨削后通過噴丸或激光沖擊強化，修復表層拉應力并轉化為壓應力，提升抗變形能力。
三、結構設計與材料選擇的影響
對稱性設計與應力分散
齒輪結構對稱性差（如壁厚不均）會導致淬火冷卻時局部應力集中，優化設計（如均勻壁厚、增加加強筋）可使應力分布更均衡，減少變形幅度30%-50%。
材料特性的適配性
高淬透性材料（如20CrMnTi）通過降低淬火冷卻速度要求，減少內外層組織差異，抑制變形。
鈦合金或滲氮鋼的高溫穩定性可減少熱膨脹系數差異引發的應力失衡，適用于極端環境齒輪。
四、實際應用效果與局限性
效果：通過應力均衡機制，齒輪熱處理后變形量可控制在微米級（如模數5齒輪的齒形誤差≤5μm），壽命提升20%-30%。
局限性：過度依賴壓應力可能引發深層失效（如噴丸后的微點蝕），需結合動態載荷測試優化參數。
總結
應力均衡機制通過 殘余應力調控、工藝協同優化、結構設計改進 三方面綜合作用，顯著降低齒輪變形風險。實際應用中需結合材料特性、工況條件及檢測數據（如接觸斑點覆蓋率≥80%）動態調整工藝，實現精度與強度的平衡。

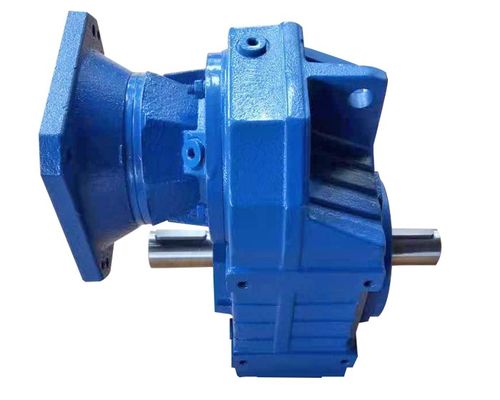

變頻器減速機
