二次包絡蝸桿和普通蝸桿的區別是什么？

發布時間：2025-05-29
閱讀：1001
二次包絡蝸桿與普通蝸桿的核心區別
一、齒形結構與嚙合特性
?齒面幾何形態?
二次包絡蝸桿齒面為曲面（環面蝸桿），通過兩次包絡運動形成復雜齒形，蝸桿與蝸輪嚙合時呈現多點接觸特性（瞬時雙線接觸）；
普通蝸桿（如阿基米德蝸桿）齒面平直，接觸區域局限于單線嚙合，接觸齒數較少。
?接觸面積與載荷分布?
二次包絡蝸桿嚙合接觸面積可達普通蝸桿的2-3倍，接觸線總長度顯著增加，載荷分布更均勻；
普通蝸桿齒面接觸區域小，易出現局部應力集中，導致齒面磨損加速。
二、材料與工藝差異
?齒面處理技術?
二次包絡蝸桿齒面經滲氮/滲碳硬化處理（硬度≥HRC50），表面采用精密磨削工藝（粗糙度Ra≤0.8μm）；
普通蝸桿多為軟齒面或中硬齒面（如20CrMo未硬化處理），齒面粗糙度通常在Ra1.6-3.2μm。
?制造精度控制?
二次包絡蝸桿采用數控展成法加工，齒形誤差控制在0.005mm以內，接觸區可通過數字化建模優化；
普通蝸桿（如ZA型）多用車削工藝，精度受刀具磨損影響較大，齒形誤差普遍＞0.02mm。
三、性能參數對比
?指標? ?二次包絡蝸桿? ?普通蝸桿?
瞬時承載能力 額定扭矩的2.5倍812 額定扭矩的1.2-1.5倍
傳動效率 單級Z高可達9314 單級效率70-85%
潤滑特性 接觸區形成動壓油膜，潤滑角＞30° 潤滑角＜20°，易發生邊界潤滑
失效形式 齒面疲勞點蝕為主  齒根斷裂或膠合磨損
四、應用場景分化
?二次包絡蝸桿?：適用于高載荷、高精度場景（如硫化機、冶金軋機），支持-40℃~+45℃寬溫域環境，壽命可達15年以上；
?普通蝸桿?：多用于輸送帶、小型攪拌機等常規工況，環境溫度適應范圍窄（0-40℃），設計壽命通?！?年。
五、維護與升級潛力
二次包絡蝸桿可通過三維建模預測接觸疲勞，支持在線狀態監測與預測性維護；
普通蝸桿改造空間有限，智能化升級成本較高。

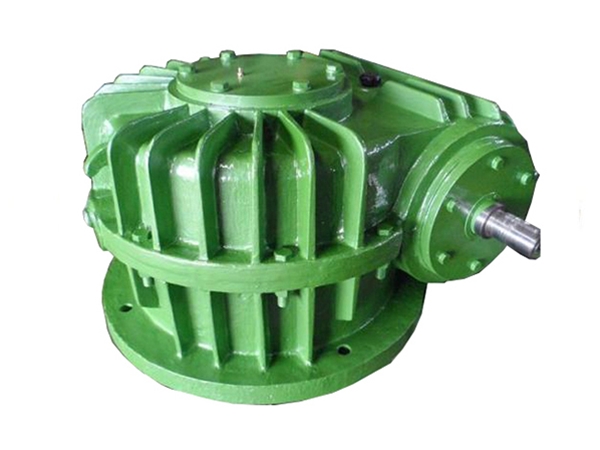

二次包絡減速機2
