臥式減速機散熱改進措施有哪些？

發布時間：2025-07-23
閱讀：1001
臥式減速機的散熱性能直接影響其運行穩定性和壽命（油溫過高會導致潤滑油失效、齒輪 / 軸承磨損加?。?。散熱改進需結合熱量產生源頭（摩擦損耗）、散熱路徑（傳導、對流、輻射） 及設備工況（負載、環境溫度），從 “減少產熱”“強化散熱”“優化散熱環境” 三方面著手，具體措施如下：
一、減少內部熱量產生：從源頭降低散熱壓力
熱量主要來自齒輪嚙合摩擦、軸承滾動摩擦及潤滑油攪動損耗，減少產熱可從核心部件和潤滑系統優化：
1. 優化齒輪與軸承設計
提高齒輪加工精度：齒輪齒面粗糙度降低（如從 Ra1.6 降至 Ra0.8）、齒形誤差減小，可減少嚙合時的滑動摩擦（摩擦損耗占總產熱的 60%-70%）。例如：采用磨齒工藝替代滾齒，齒輪嚙合效率提升 3%-5%，產熱相應減少。
選擇高效軸承類型：將普通深溝球軸承更換為圓柱滾子軸承（滾動摩擦系數更低），或采用帶保持架的軸承（減少滾子間摩擦），軸承摩擦損耗可降低 15%-20%。
優化齒輪參數：采用斜齒輪（比直齒輪嚙合更平穩，摩擦沖擊?。┗蛐蘧夶X輪（減少齒頂與齒根的干涉摩擦），降低嚙合瞬間的局部摩擦產熱。
2. 改進潤滑系統
使用低粘度、高散熱潤滑油：在滿足潤滑需求的前提下，選擇粘度更低的潤滑油（如將 46 號齒輪油換為 32 號），其流動性更好，散熱能力更強（粘度降低 10%，油循環散熱效率提升約 8%）；同時優先選擇合成潤滑油（如聚 α 烯烴油），其高溫穩定性優于礦物油，不易因高溫失效。
增加潤滑油循環效率：對大功率減速機（如 100kW 以上），加裝強制潤滑油泵（替代自然飛濺潤滑），通過油管將潤滑油直接輸送至齒輪嚙合點和軸承，同時帶走熱量（循環流量越大，散熱效果越好，需匹配油道設計）。
二、強化散熱結構：提升熱量向外傳遞效率
臥式減速機的熱量主要通過外殼（箱體）傳導至空氣，或通過潤滑油循環散熱。針對外殼和潤滑油的散熱結構改進是核心：
1. 優化箱體散熱結構（被動散熱，適用于中小功率減速機）
增加散熱片（最常用）：在減速機箱體外部（尤其是齒輪箱側壁、頂部）加裝翅片式散熱片，通過增加散熱面積提升對流散熱效率。散熱片設計需注意：
材質：鋁制散熱片（導熱系數 237W/(m?K)）優于鑄鐵（45W/(m?K)），可通過螺栓固定或焊接在箱體上（鋁 - 鐵異種材料焊接需用專用工藝）；
結構：散熱片高度為箱體壁厚的 3-5 倍，間距為高度的 1/3-1/2（避免間距過小影響空氣流通），且沿水平方向排列（適配臥式安裝的空氣自然對流方向）。
效果：加裝合理的散熱片可使散熱面積增加 2-3 倍，油溫降低 10-15℃。
箱體材質與壁厚優化：將鑄鐵箱體（厚重但導熱一般）改為球墨鑄鐵（強度相近，導熱系數略高）或鑄鋁箱體（輕量化，導熱更好，適用于輕負載）；同時在保證強度的前提下，適當減薄箱體非受力部位壁厚（如側壁從 20mm 減至 15mm），減少熱量從內部到表面的傳導阻力。
2. 加裝主動散熱裝置（適用于大功率或高溫環境）
強制風冷（成本低、易實現）：在箱體散熱片旁加裝軸流風扇（功率 50-200W），通過強制空氣流動加速對流散熱。風扇需注意：
安裝位置：正對散熱片，風向沿散熱片間隙流動（避免垂直吹風導致氣流紊亂）；
智能控制：搭配溫度傳感器（如油溫≥80℃時自動啟動），避免無效能耗。
效果：風扇風速≥3m/s 時，散熱效率比自然對流提升 40%-60%，油溫可降低 15-25℃。
水冷系統（適用于高負載、高溫環境）：在箱體內部或潤滑油回路中加裝水冷盤管（銅管或不銹鋼管），通過循環冷卻水帶走熱量。分為兩種形式：
箱體水冷：盤管嵌入箱體側壁（與箱體直接接觸），冷卻水流量 5-10L/min（根據功率調整）；
油冷器：在潤滑油循環回路中串聯板式油冷器（潤滑油與冷卻水通過金屬板換熱），散熱效率比風冷更高（尤其環境溫度≥40℃時）。
適用場景：大功率減速機（如 200kW 以上）、冶金 / 化工等高環境溫度場景，可將油溫控制在 60℃以內。
3. 優化潤滑油散熱輔助設計
加裝油位觀察與散熱油箱：對飛濺潤滑的減速機，適當降低齒輪箱內油位（減少齒輪攪動潤滑油的功率損耗），同時在外部串聯一個輔助散熱油箱（容積為齒輪箱的 1/3-1/2），通過油管使?jié)櫥驮邶X輪箱與輔助油箱間自然循環（利用溫差對流），輔助油箱外部加裝散熱片，增加總散熱面積。
潤滑油過濾與清潔：定期更換潤滑油濾芯，避免油中雜質（如金屬碎屑）增加摩擦損耗，同時保持潤滑油清潔可延長其散熱能力（雜質會降低油的導熱系數）。
三、改善外部散熱環境：減少環境對散熱的阻礙
即使減速機自身散熱結構良好，若外部環境通風差、溫度高，散熱效果也會大打折扣，需針對性優化：
1. 優化安裝空間與通風
預留散熱間隙：減速機周圍需預留至少 300mm 空間（尤其是散熱片側），避免被其他設備遮擋，保證空氣自然流通；若安裝在封閉柜體或狹小空間內，需在柜體頂部加裝排風扇（向外抽風），底部留進風口，形成空氣對流通道。
避免熱源近距離接觸：遠離烘箱、蒸汽管道等高溫設備（間距≥1.5m），若無法避免，在兩者之間加裝隔熱板（如巖棉板、鋁箔隔熱層），減少環境輻射熱影響。
2. 環境溫度控制
夏季高溫環境輔助降溫：在車間加裝工業風扇或空調（適用于小型設備），將環境溫度控制在 35℃以下（環境溫度每降低 5℃，減速機散熱效率提升約 10%）。
粉塵環境定期清潔：在礦山、水泥廠等多塵環境，需每周清理減速機外殼和散熱片上的粉塵（粉塵堆積會形成隔熱層，降低散熱效率），可采用壓縮空氣吹掃或濕布擦拭（注意斷電操作）。
四、不同功率場景的散熱方案推薦
減速機功率 典型場景 推薦散熱措施（按優先級）
小功率（≤10kW） 小型輸送機、包裝機 1. 加裝鋁制散熱片；2. 改用低粘度潤滑油；3. 清理周圍空間
中功率（10-50kW） 生產線傳送帶、攪拌設備 1. 強制風冷（軸流風扇 + 散熱片）；2. 優化齒輪精度；3. 加裝輔助油箱
大功率（≥50kW） 破碎機、大型生產線 1. 水冷系統（油冷器）；2. 強制潤滑油循環；3. 車間環境通風降溫
總結
臥式減速機散熱改進的核心邏輯是 “減少產熱→強化散熱→優化環境”：中小功率設備以被動散熱（散熱片、潤滑優化）為主，大功率或惡劣環境需結合主動散熱（風冷、水冷），同時避免外部環境對散熱的阻礙。實際應用中，建議先通過測溫儀監測減速機運行時的油溫（正常應≤80℃，合成油可放寬至 90℃），再針對性選擇 1-2 種核心措施（避免過度設計增加成本），即可有效提升散熱效果。

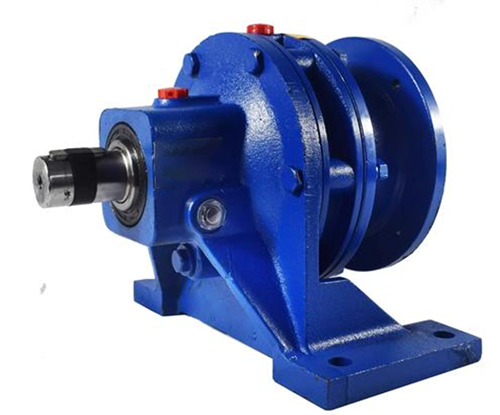

臥式擺線針輪減速機
