多級傳動同步技術在風電的應用是什么？

發布時間：2025-09-04
閱讀：1001
在風電系統中，多級傳動同步技術主要應用于風機傳動鏈的動力傳遞與運行控制，核心是解決風輪（捕獲風能）、傳動系統（如齒輪箱、聯軸器）、發電機（電能轉換）之間的轉速、扭矩、相位協同問題，確保整套系統高效、穩定運行，同時滿足并網要求。其具體應用場景和價值可拆解為以下 4 個核心維度：
一、核心應用場景：傳動鏈的 “協同控制”
風電系統的多級傳動鏈（通常為 “風輪→主軸→齒輪箱→發電機”）存在多環節、多設備的動力傳遞，同步技術的核心作用是消除各環節的 “運動差”，避免機械沖擊或電能波動。
1. 風輪與齒輪箱的轉速同步
風輪轉速受風速影響呈動態波動（如風速?gòu)?3m/s 升至 12m/s 時，風輪轉速可能從 10rpm 升至 30rpm），而齒輪箱需將風輪的低轉速、大扭矩轉化為發電機所需的高轉速、小扭矩（如齒輪箱變速比通常為 1:50~1:100，將 30rpm 轉化為 1500~3000rpm）。
同步技術通過實時監測風輪轉速與齒輪箱輸入軸轉速，動態調整齒輪箱的檔位切換（部分變槳距風機采用可調速齒輪箱）或離合器結合力度，避免因轉速差導致的齒輪嚙合沖擊，減少機械磨損（如齒面疲勞、軸承損壞），延長齒輪箱壽命（風電齒輪箱更換成本占整機的 20%~30%）。
2. 齒輪箱與發電機的扭矩同步
發電機的輸出功率需與風輪捕獲的風能匹配，與風速三次方成正比），若齒輪箱傳遞的扭矩與發電機所需扭矩不同步，會導致兩種問題：扭矩過大：發電機過載，觸發保護停機；
扭矩過小：風輪 “飛車”（轉速失控），威脅整機安全。
同步技術通過扭矩傳感器 + PID 控制算法，實時調節齒輪箱輸出扭矩與發電機輸入扭矩的匹配度，確保動力傳遞無 “盈余” 或 “不足”，提升電能轉換效率（通?？墒拐麢C(jī)效率提升 3%~5%）。
3. 發電機與電網的并網同步
風電發電機（如雙饋異步發電機、永磁同步發電機）并網時，需滿足 “電壓、頻率、相位與電網完全一致” 的要求，否則會產生巨大的并網沖擊電流（可能燒毀發電機或觸發電網保護）。
多級傳動同步技術在此環節的作用是：通過調節傳動鏈轉速（如控制齒輪箱輸出端轉速，間接調整發電機轉子轉速），使發電機輸出電壓的頻率、相位與電網精準同步（同步誤差需控制在 ±0.5Hz 以內），確保平穩并網。對于永磁同步發電機，還需通過傳動同步配合變頻器，實現 “零沖擊并網”。
4. 變槳系統與傳動鏈的協同同步
變槳系統（調整葉片角度）是風電系統的核心負載控制部件：當風速超過額定值（如 12m/s）時，變槳系統會減小葉片迎風角，降低風輪捕獲的風能；當風速低于額定值時，會增大迎風角，提升風能利用率。
這種變槳?jiǎng)幼餍枧c傳動鏈同步：若變槳減小迎風角時，傳動鏈未及時降低轉速，會導致風輪扭矩驟降，齒輪箱出現 “空轉沖擊”；若變槳增大迎風角時，傳動鏈未及時提升轉速，會導致風輪 “堵轉”（扭矩過大）。同步技術通過變槳角度信號與傳動鏈轉速信號的實時交互，實現兩者動作的 “毫秒級協同”，避免系統載荷波動。
二、應用價值：解決風電系統的核心痛點
降低機械故障率：通過消除傳動鏈各環節的轉速差、扭矩差，減少齒輪箱、聯軸器、主軸的疲勞損傷，使風電整機的平均無故障運行時間（MTBF）從 2000 小時提升至 4000 小時以上。
提升并網穩定性：精準的并網同步控制可避免沖擊電流，滿足電網對風電的 “低電壓穿越”“頻率支撐” 等要求（如 GB/T 19963-2011《風電場接入電力系統技術規定》），減少因并網失敗導致的發電量損失。
優化電能質量：同步控制可降低發電機輸出功率的波動（如將功率波動幅度從 ±10% 控制在 ±3% 以內），避免對電網電壓、頻率造成干擾，尤其適用于大規模風電場（如 GW 級風電場）的集群并網。
三、關鍵技術支撐
多級傳動同步技術的實現依賴 3 類核心技術：
傳感器技術：如轉速傳感器（光電編碼器，精度達 0.1rpm）、扭矩傳感器（應變片式，精度達 ±0.5%）、電壓 / 電流傳感器，實時采集各環節運行數據；
控制算法：如 PID（比例 - 積分 - 微分）控制、模型預測控制（MPC）、模糊控制，實現動態同步調節；
執行機構：如可調速齒輪箱、液壓離合器、變槳電機、發電機變頻器，執行同步控制指令。
如果需要，我可以幫你梳理某一具體類型風機（如雙饋風機、直驅風機）中多級傳動同步技術的差異，或分析其在極端風速（如臺風、低風速）下的應用細節。

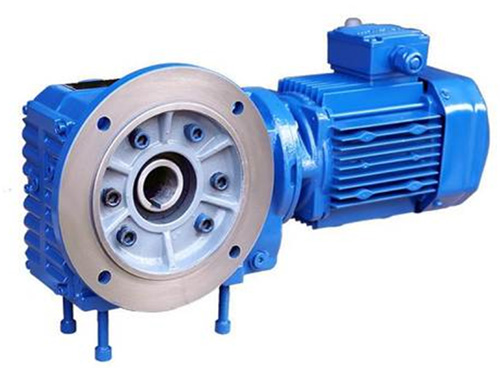

多級傳動
