如何判斷蝸輪蝸桿減速機是否需要調整精度?

發布時間：2025-09-29
閱讀：1001
判斷蝸輪蝸桿減速機是否需要調整精度，核心是通過運行異常信號、性能衰減現象、專業檢測數據三大維度綜合評估，重點關注 “精度下降導致的摩擦加劇、傳動失準、效率降低” 等連鎖反應。以下是具體判斷方法，按 “直觀感知→性能驗證→專業檢測” 的邏輯分層說明：
一、直觀感知：通過 “聽、摸、看” 發現精度異常信號
這是最易操作的初步判斷方式，無需專業儀器，重點關注 “非正常運行狀態”：
1. 聽：傳動噪音明顯增大或出現異常聲響
正常減速機運行時應為均勻的 “嗡嗡” 聲，無尖銳、間斷或撞擊聲；若出現以下噪音，大概率是精度偏差（如嚙合間隙過大 / 過小、軸系竄動）導致：
尖銳 “嘯叫聲”：蝸輪與蝸桿嚙合側隙過小，齒面強行摩擦（精度過緊）；
“咯噔” 間斷聲：嚙合間隙過大，齒面接觸時存在 “沖擊”（精度過松）；
“沙沙” 摩擦聲：蝸桿或蝸輪齒面磨損不均（長期精度偏差導致偏磨）；
軸承 “異響”：若伴隨 “咕嚕咕?！?聲，可能是軸承內圈 / 外圈與軸 / 殼體配合精度下降，或軸系平行度偏差導致軸承受力不均。
2. 摸：機身或軸承端蓋溫度異常升高
正常運行時，減速機表面溫度（環境溫度 + 溫升）應≤80℃（手摸可短暫停留，不燙手）；若出現以下情況，可能是精度偏差導致摩擦加?。?/span>
軸承端蓋溫度＞90℃（手摸 1-2 秒即燙手）：軸系同軸度 / 平行度偏差，導致軸承徑向 / 軸向受力過大，摩擦生熱；
蝸輪箱殼體局部過熱（如靠近嚙合區）：蝸輪與蝸桿嚙合精度低，齒面接觸面積小、局部壓力過大，摩擦生熱。
3. 看：觀察輸出端 “失準” 或油液異常
輸出端定位偏差：若減速機用于 “精密傳動場景”（如機床進給、自動化設備定位），觀察負載端是否出現 “定位不準”（如加工件尺寸偏差變大、機械臂走位偏移）；
油液污染或變質加速：打開油標觀察，若油液中出現金屬碎屑、粉末（精度偏差導致齒面 / 軸承磨損），或油液在短時間內（未到換油周期）變黑、變稠（摩擦過熱導致油液氧化），說明內部精度已嚴重下降，需優先檢查調整。
二、性能驗證：通過 “運行參數” 判斷精度導致的性能衰減
精度下降會直接影響減速機的 “傳動效率、負載能力、穩定性”，可通過對比 “初始運行參數” 或 “設計參數” 判斷：
1. 傳動效率明顯降低：輸入功率不變，輸出扭矩 / 轉速下降
現象：電機電流增大（需維持原負載），但減速機輸出端 “帶不動負載”（如傳送帶速度變慢、提升設備無力）；
原因：精度偏差（如嚙合間隙過大、齒面接觸不良）導致 “傳動損耗” 增加 —— 輸入功率的一部分被用于 “克服摩擦” 而非 “傳遞扭矩”，效率從設計值（通常 70%-90%）下降 10% 以上時，需調整精度。
2. 輸出轉速 / 轉角 “失準”：無法滿足工藝精度要求
針對 “定速傳動場景”：用轉速表測輸出軸轉速，若實際轉速與 “理論轉速（電機轉速 / 傳動比）” 偏差＞2%（如設計 100rpm，實際僅 97rpm 或 103rpm），可能是嚙合間隙過大導致 “空轉損耗”；
針對 “定位傳動場景”（如伺服驅動）：通過控制系統反饋，若 “指令位置” 與 “實際位置” 的偏差（定位誤差）超過設計值（如原誤差 ±0.1mm，現擴大至 ±0.5mm），說明蝸輪蝸桿側隙、軸系竄動等精度參數已超標。
3. 運行穩定性差：負載波動大或 “卡滯”
現象：負載輕微變化時，輸出轉速忽快忽慢（“爬行”），或手動轉動輸入軸時感覺 “阻力不均”（有卡頓點）；
原因：蝸輪蝸桿嚙合精度低（如齒面磨損不均、軸線平行度偏差），導致接觸力忽大忽小，或軸承與軸 / 殼體配合間隙異常（過松或過緊）。
三、專業檢測：通過儀器測量量化精度偏差（確定是否需調整的核心依據）
若直觀感知和性能驗證發現異常，需通過專業工具測量 “關鍵精度指標”，判斷是否超出設計允許范圍（不同型號減速機精度等級 —— 如 GB/T 10089 的 6 級、8 級 —— 對應不同允許偏差）。核心檢測項目如下：
檢測項目 檢測工具 精度異常判斷標準（以 8 級精度減速機為例） 對應問題
蝸輪蝸桿側隙 塞尺、百分表 徑向側隙＞設計值 1.5 倍（如設計 0.1mm，實測 0.15mm） 嚙合間隙過大，傳動沖擊大
軸線平行度 百分表、大理石平臺 蝸桿與蝸輪軸線平行度偏差＞0.1mm/m 齒面接觸不均，局部磨損加劇
軸系徑向 / 軸向竄動 百分表 輸出軸徑向竄動＞0.05mm，軸向竄動＞0.1mm 軸承配合精度下降，軸系不穩定
齒面接觸斑點 紅丹粉（涂抹齒面） 接觸斑點面積＜齒面總面積的 60%（或分布不均） 嚙合精度低，傳動效率下降
軸承游隙 軸承游隙測量?jī)x 徑向游隙＞設計值 1.2 倍 軸承配合過松，軸系徑向跳動大
示例：以 “側隙測量” 為例
固定蝸輪，將百分表測頭抵在蝸桿齒頂圓上；
左右撬動蝸桿，讀取百分表較大差值（即徑向側隙）；
若實測值超出減速機精度等級對應的允許側隙（如 8 級精度減速機，中心距 50-100mm 時，允許側隙 0.08-0.12mm），則需調整（如通過墊片調整蝸桿軸向位置，或修磨蝸輪齒面）。
四、輔助判斷：結合運行時間與維護記錄
除實時狀態檢測外，以下 “歷史信息” 也可輔助判斷是否需調整精度：
運行時長：普通工況下，減速機連續運行＞2000 小時（或間歇運行＞3000 小時），即使無明顯異常，也建議檢測精度（長期運行會導致齒面磨損、軸承間隙增大）；
維護記錄：若之前存在 “過載運行”“潤滑不足”“安裝偏差” 等問題，精度下降概率更高（如過載會導致蝸輪齒面塑性變形，直接破壞嚙合精度）；
更換部件后：更換蝸輪、蝸桿或軸承后，需重新檢測精度（新部件安裝位置偏差易導致精度不達標）。
總結：判斷流程與決策邏輯
第一步：初步篩查：通過 “聽噪音、摸溫度、看油液” 判斷是否存在異常；
第二步：性能驗證：檢測輸出轉速、定位精度、負載能力，確認是否存在性能衰減；
第三步：專業量化：測量側隙、平行度、竄動等關鍵指標，確定偏差是否超標；
決策：若 “異常信號 + 性能衰減 + 量化偏差超標” 三者有其二，即可判定需調整精度（如僅噪音大但量化指標正常，可能是潤滑問題，優先換油再觀察；若噪音大且側隙超標，則必須調整）。
調整精度的核心目的是恢復嚙合精度、軸系穩定性，避免因精度偏差導致 “磨損加速、效率降低、甚至部件報廢”，延長減速機使用壽命并保證設備整體運行精度。

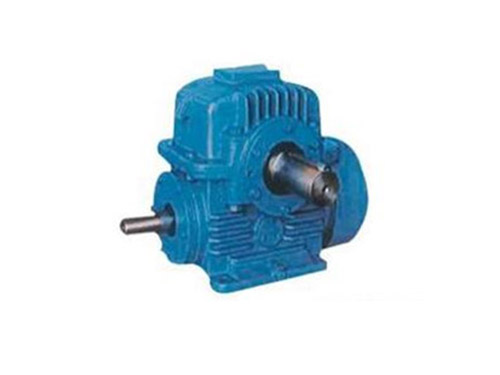

PWU平面二次包絡環面蝸桿減速機
