減速機與電機有哪些常見的連接方式？

發布時間：2025-12-01
閱讀：1001
在工業傳動系統中，減速機與電機的連接方式直接影響傳動效率、運行穩定性、安裝維護便利性及使用壽命，需根據轉速、扭矩、精度要求、安裝空間、工況環境等因素選型。以下是工業中較常見的連接方式，包含結構原理、適用場景、優缺點及關鍵技術要點：
一、直接法蘭連接（較主流，GB/T 9009 標準）
1. 結構原理
電機輸出軸與減速機輸入軸通過法蘭盤 + 脹緊套 / 平鍵直接對接：電機法蘭與減速機輸入端法蘭通過螺栓緊固，軸與軸之間通過平鍵傳遞扭矩（小功率）或脹緊套（大功率、高精度）實現無鍵連接，同軸度由法蘭定位止口保證。
關鍵部件：電機法蘭（通常為 IEC 標準，如 B5 法蘭）、減速機輸入法蘭、平鍵 / 脹緊套、緊固螺栓（高強度碳鋼 / 不銹鋼）。
2. 適用場景
中大功率傳動（1.5~500kW）、高精度定位（如機床、自動化生產線）、空間緊湊的設備（如齒輪箱、輸送機）。
適配幾乎所有減速機類型（齒輪減速機、行星減速機、三環減速機等），尤其適合對同軸度要求高的場景。
3. 優缺點
優點 缺點
傳動效率較高（98%~99.5%），無額外能量損耗 對同軸度要求極高（≤0.02mm），安裝偏差易導致軸承磨損
結構緊湊、占地面積小，無額外傳動部件 拆卸需專用工具（如脹緊套需液壓扳手），維護成本略高
扭矩傳遞能力強，無滑動 / 彈性變形 電機與減速機必須嚴格匹配法蘭標準（如 IEC 72-1）
4. 安裝與維護要點
同軸度校準：用百分表檢測電機軸與減速機輸入軸的徑向跳動（≤0.02mm）和端面跳動（≤0.01mm），通過調整電機底座墊片實現。
緊固要求：螺栓需按設計扭矩緊固（如 M12 螺栓扭矩 25~30N?m），建議采用防松墊圈（如彈簧墊圈、防松螺母）。
脹緊套安裝：需涂抹防咬合劑（如 MoS?潤滑脂），按說明書分步均勻擰緊螺栓，避免局部應力過大。
二、聯軸器連接（柔性 / 剛性，適配偏差補償）
1. 結構原理
電機與減速機之間通過聯軸器（中間連接件）傳遞扭矩，軸與聯軸器通過平鍵或脹緊套固定，聯軸器分為剛性和柔性兩類：
剛性聯軸器：無緩沖能力，僅適用于同軸度極高的場景（如機床主軸），常見類型為梅花形剛性聯軸器、法蘭式剛性聯軸器。
柔性聯軸器：含彈性元件（如橡膠、聚氨酯、金屬膜片），可補償安裝偏差（徑向≤0.2mm、角向≤1°），緩沖減振，是工業主流選擇，常見類型為梅花聯軸器、彈性柱銷聯軸器、膜片聯軸器。
2. 適用場景
柔性聯軸器：通用機械（泵、風機、輸送機）、振動較大的工況（如破碎機、電機啟停頻繁場景）、安裝空間受限但允許少量偏差的設備。
剛性聯軸器：高精度傳動（如 CNC 機床、精密測試設備）、無振動的靜態負載場景。
3. 優缺點
優點 缺點
柔性型可補償安裝偏差、緩沖減振，保護電機和減速機軸承 傳動效率略低（95%~98%），彈性元件需定期更換（1~3 年）
安裝便捷，無需嚴格法蘭匹配，適配不同電機 / 減速機型號 占用空間較大，需預留聯軸器拆卸空間
剛性型精度高、無彈性變形，適合高速傳動（≤3000rpm） 剛性型對同軸度要求高，無緩沖作用，振動易傳遞
4. 選型與安裝要點
扭矩匹配：聯軸器額定扭矩需≥電機額定扭矩 ×1.2~1.5（安全系數），避免過載斷裂。
彈性元件材質：高溫工況（＞120℃）選金屬膜片聯軸器，常溫工況選聚氨酯梅花墊聯軸器，腐蝕環境選不銹鋼材質。
同軸度校準：柔性聯軸器允許少量偏差，但仍需控制徑向跳動≤0.1mm，否則會加速彈性元件磨損。
三、皮帶輪（三角帶 / 同步帶）連接（遠距離、緩沖傳動）
1. 結構原理
電機輸出軸安裝主動皮帶輪，減速機輸入軸安裝從動皮帶輪，通過三角帶（V 帶）或同步帶傳遞動力：
三角帶：靠摩擦力傳動，結構簡單、成本低；
同步帶：帶齒與帶輪齒嚙合傳動，無滑動，精度高（同步性好）。
2. 適用場景
遠距離傳動（電機與減速機中心距＞300mm）、需緩沖減振的工況（如風機、水泵）、需調速的場景（通過更換皮帶輪直徑實現變速）。
三角帶：通用機械（如輸送機、破碎機）、低精度傳動；
同步帶：自動化設備（如生產線輸送線、機器人關節）、要求同步性的場景（如印刷機）。
3. 優缺點
優點 缺點
緩沖減振效果好，能吸收電機啟停沖擊，保護核心部件 傳動效率較低（三角帶 90%~95%，同步帶 93%~97%）
安裝靈活，可實現遠距離傳動，電機與減速機無需嚴格同軸 皮帶易老化、松弛，需定期張緊（每 6 個月檢查一次）
成本低，維護簡單（更換皮帶無需拆卸電機 / 減速機） 同步帶對安裝精度要求高（帶輪平行度≤0.1mm/m）
過載時皮帶打滑，起到過載保護作用 扭矩傳遞能力有限（≤50kW），不適合大功率傳動
4. 關鍵技術要點
皮帶張緊度：三角帶張緊后，按壓中間位置變形量為 10~15mm（按皮帶型號調整），同步帶張緊力需按說明書要求（如 10mm 寬同步帶張緊力≥50N）。
帶輪材質：普通工況選灰鑄鐵（HT200），腐蝕環境選不銹鋼（304/316），輕量化需求選鋁合金。
調速計算：傳動比 i = 從動輪直徑 / 主動輪直徑，需根據電機轉速和減速機輸入轉速需求選型（如電機 1480rpm，減速機輸入需 740rpm，則 i=2，從動輪直徑為主動輪 2 倍）。
四、齒輪連接（高精度、大功率傳動）
1. 結構原理
電機輸出軸安裝小齒輪，減速機輸入軸安裝大齒輪，通過齒輪嚙合直接傳遞扭矩，分為外嚙合和內嚙合兩種形式，通常需配備齒輪箱（防護和潤滑）。
2. 適用場景
大功率、高精度傳動（如船舶推進系統、重型機械、冶金設備）、高轉速場景（≤5000rpm），要求傳動比穩定、扭矩大的工況。
3. 優缺點
優點 缺點
傳動效率高（97%~99%），扭矩傳遞能力極強（≤1000kW） 制造成本高，齒輪加工精度要求高（需磨齒處理）
傳動比精確、穩定，無滑動，適合同步傳動 對安裝精度要求極高（齒輪嚙合間隙需控制在 0.1~0.3mm）
結構緊湊，適合空間受限的大功率設備 無緩沖作用，振動和噪聲較大（需配備隔音罩）
4. 維護要點
潤滑：需定期加注齒輪油（如 220# 工業齒輪油），油位保持在齒輪嚙合面 1/3~1/2 處，避免干磨。
嚙合間隙檢查：每 12 個月用塞尺檢測齒輪間隙，超差需調整軸承位置或更換齒輪。
材質選擇：重載工況選 20CrMnTi（滲碳淬火），腐蝕環境選不銹鋼齒輪（316L），高溫工況選高溫合金齒輪。
五、花鍵連接（高精度、高扭矩無鍵連接）
1. 結構原理
電機輸出軸與減速機輸入軸采用花鍵配合（內花鍵 + 外花鍵），通過齒面嚙合傳遞扭矩，無需平鍵，屬于無鍵連接的高精度形式。
2. 適用場景
高精度、高扭矩、高轉速傳動（如航空航天設備、精密機床、高速齒輪箱），要求軸與軸連接無相對滑動、定位精準的場景。
3. 優缺點
優點 缺點
扭矩傳遞均勻，齒面接觸面積大，承載能力強 加工精度要求高（花鍵精度需達 GB/T 1144 6 級以上）
同軸度高，無鍵槽應力集中，軸的強度損失小 成本高，安裝需專用工具（如花鍵軸專用拉拔器）
適合高速傳動（≤6000rpm），無滑動，傳動效率高（98%~99%） 維護復雜，花鍵齒面磨損后需整體更換軸，無法單獨修復
六、常見連接方式對比與選型建議
連接方式 傳動效率 扭矩范圍 精度等級 安裝難度 維護成本 適用場景總結
直接法蘭連接 98%~99.5% 中大功率（1.5~500kW） 高（≤0.02mm） 中（需校準同軸度） 低（無易損件） 高精度、大功率、空間緊湊設備（機床、自動化線）
柔性聯軸器連接 95%~98% 中小功率（0.5~200kW） 中（≤0.1mm） 低（允許偏差） 中（彈性元件更換） 通用機械、振動較大工況（泵、風機）
皮帶輪連接 90%~97% 小功率（0.3~50kW） 低（同步帶中） 低（安裝靈活） 中（皮帶張緊 / 更換） 遠距離、需緩沖 / 調速場景（輸送機、印刷機）
齒輪連接 97%~99% 大功率（50~1000kW） 高（≤0.05mm） 高（需嚙合校準） 高（潤滑 / 齒輪維護） 重型機械、高轉速設備（船舶、冶金設備）
花鍵連接 98%~99% 中大功率（10~300kW） 極高（≤0.01mm） 高（需精密配合） 高（齒面維護） 精密高速設備（航空航天、精密機床）
七、工業應用關鍵注意事項
同軸度控制：除皮帶輪和柔性聯軸器外，其余連接方式對同軸度要求極高，偏差過大會導致軸承發熱、磨損加劇，甚至軸斷裂（建議用百分表或激光對中儀校準）。
材質適配：腐蝕環境（如化工、海洋）中，連接部件（螺栓、聯軸器、皮帶輪）需選 304/316 不銹鋼；高溫環境（＞200℃）選高溫合金或陶瓷材質。
扭矩匹配：所有連接方式的傳遞扭矩需≥電機額定扭矩 × 安全系數（重載工況 1.5~2.0，輕載工況 1.2~1.5），避免過載失效。
維護周期：
皮帶輪：每 6 個月檢查張緊度，每 1~2 年更換皮帶；
柔性聯軸器：每 1 年檢查彈性元件磨損，每 3 年更換；
法蘭 / 花鍵 / 齒輪連接：每 12 個月檢查螺栓緊固力矩和潤滑情況。
根據你的應用場景（如之前關注的三環減速機、工業制造設備），直接法蘭連接（大功率、高精度）或柔性聯軸器連接（通用工況、便于維護）是較常用的選擇，具體可結合設備功率、安裝空間和精度要求進一步細化。

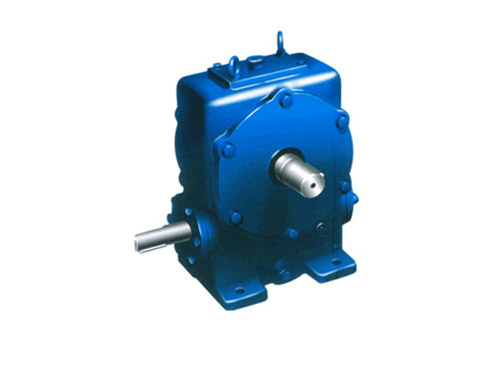

WD型圓柱蝸桿減速機
