如何確定直角減速電機的工作電壓和電流？

發布時間：2025-03-12
閱讀：1001
確定直角減速電機的工作電壓和電流需要綜合考慮電源條件、負載特性、電機參數及實際應用需求。以下是分步驟的詳細指南：
一、確定工作電壓
1. 查看電機銘牌或規格書
電機銘牌通常會標明額定電壓（如12V、24V、48V等），這是電機設計的標準工作電壓。
若為交流電機（AC），需注意電壓類型（單相/三相）和頻率（50Hz/60Hz）。
2. 匹配電源條件
根據實際可用的電源（如電池、開關電源、電網電壓）選擇電壓等級。
例如：
移動設備常用12V或24V直流（DC）電源；
工業設備可能使用220V交流（AC）或更高電壓。
3. 電壓波動范圍
電機通常允許**±10%的電壓波動**。例如24V電機可在21.6V~26.4V范圍內工作。
超出此范圍可能導致過熱或性能下降。
二、確定工作電流
1. 額定電流（連續工作電流）
從電機規格書中查找額定電流（如2A、5A等），這是電機在額定負載下的持續運行電流。
公式：額定=機械輸出×額定I 額定= η×V 額定P 機械輸出
機械輸出P
機械輸出：電機輸出功率（單位：瓦，W）；η：電機效率（通常為50%~90%，需查規格書）；
額定V 額定：額定電壓。
2. 峰值電流（啟動或堵轉電流）
電機啟動或堵轉時的電流可能達到額定值的3~10倍，需確保電源和驅動電路能承受瞬時過流。
例如：額定電流2A的電機，啟動瞬間可能達到6~20A。
3. 根據負載計算實際電流
負載扭矩與電流關系：實際=負載I 實際= KTT 負載
負載T負載：負載扭矩（單位：N·m）；KT：電機扭矩常數（單位：N·m/A，需查規格書）。
減速機的影響：
減速比會降低輸出軸的扭矩需求，從而間接減少電機電流。例如減速比為10:1時，電機實際負載扭矩為輸出扭矩的1/10。
三、關鍵影響因素
1. 環境溫度
高溫環境需降低電流使用，避免電機過熱（通常規格書會標注溫度降額曲線）。
2. 工作周期（占空比）
間歇性工作（如啟停頻繁）可允許短時超額定電流運行，但需計算平均電流是否在安全范圍內。
3. 驅動方式
PWM調速或變頻器控制可能引入額外電流波動，需預留余量。
四、測量與驗證
1. 直接測量法
使用萬用表或電流探頭測量實際運行電流：
空載電流：電機無負載時的電流（通常為額定電流的20%~50%）；
負載電流：帶實際負載時的電流。
2. 熱穩定性測試
連續運行1小時后，檢查溫升是否在規格書允許范圍內（如≤70℃）。
五、實際案例
場景：選擇一款直角減速電機用于輸送帶驅動，已知負載扭矩為10N·m，減速比30:1，電源為24V DC。
步驟：計算電機軸所需扭矩：電機=負載減速比=1030≈0.33T 電機= 減速比T負載=3010≈0.33
根據扭矩常數選型（假設 ）：額定=0.330.1=3.3AI 額定= 0.10.33=3.3A
選擇額定電壓24V、額定電流≥3.3A的電機，并確保電源能提供至少3.3A的連續電流。
六、注意事項
電源功率匹配：電源功率需滿足
電源≥×額定P 電源≥V×I 額定。
過流保護：建議在電路中加入保險絲或電子限流保護。
散熱設計：大電流或長時間運行需加裝散熱片或風扇。
通過上述步驟，可系統化地確定直角減速電機的電壓和電流參數，確保安全可靠運行。

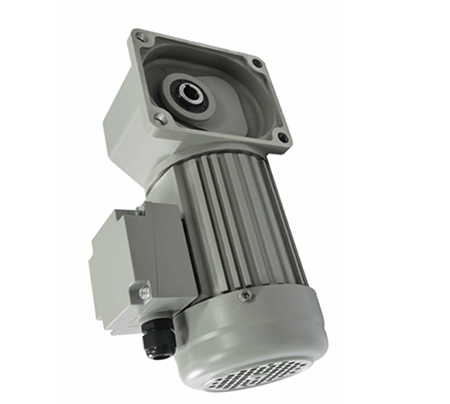

直角軸中空減速機
