雙支撐行星架如何增強剛性？

發布時間：2025-04-16
閱讀：1001
雙支撐行星架增強剛性的核心機制分析
雙支撐行星架通過對稱支撐結構、材料優化及精密加工工藝實現剛性提升，以下是具體機制及技術細節：
一、對稱支撐結構優化受力分布
雙支撐點設計
雙支撐行星架在行星齒輪兩側均設有支撐點（上下銷子孔），通過CNC兜空工藝形成對稱支撐結構。這種設計使齒輪軸兩端受力均勻，避免單側懸空導致的偏斜變形，減少齒輪嚙合時的偏載。
一體式籠型框架
采用一體式鑄造或加工的雙支撐籠式行星架，將行星齒輪、銷軸與支撐結構整合為整體，大幅提升抗扭剛度。例如，紐格爾斜齒行星減速機的雙支撐結構可承載高達200N·m的扭矩密度。
二、材料與制造工藝強化
高強度合金鋼材質
行星架采用20CrMnTi等高強度合金鋼，并通過滲碳淬火工藝處理，表面硬度達HRC60-62，抗疲勞強度提升40%，可承受頻繁正反轉的沖擊載荷。
精密加工技術
銷孔同心度控制：使用加工中心對上下銷子孔進行高精度鉆孔，誤差≤1μm，確保齒輪嚙合軸線一致。
預緊軸承技術：通過預緊軸承消除裝配間隙，減少行星架在動態負載下的微位移。
三、動態性能提升效果
抗偏擺與抗變形
雙支撐結構可將行星齒輪的徑向偏擺量降低至±10μm以?xún)?nèi)，在負載突變時（如伺服電機頻繁啟停）仍保持穩定，避免單支撐結構因懸臂效應導致的齒輪齒面磨損。
延長使用壽命
在相同負載下，雙支撐行星架的齒輪銷軸變形量?jī)H為單支撐的1/3，配合碳-氮共滲處理的齒輪，使用壽命可延長2-3倍。
四、實際應用案例與數據
工業機器人場景：雙支撐行星架在ABB機械臂中實現重復定位精度±0.01mm，連續運行10萬小時后背隙仍≤3弧分。
數控機床測試：對比單支撐結構，雙支撐行星架在20N·m沖擊負載下振動幅度降低60%，噪音從65dB降至50dB以下。
總結與建議
雙支撐行星架通過對稱力學設計、高強度材料及納米級加工精度的綜合優化，顯著提升剛性。實際應用中需注意：
定期檢測軸承預緊力，防止長期負載導致支撐結構松動；
在高溫或高濕度環境中優先選用表面硬化處理的合金鋼材質。
如需具體型號參數（如抗扭剛度、負載極限），可參考廠商手冊或?qū)崪y(cè)數據等。

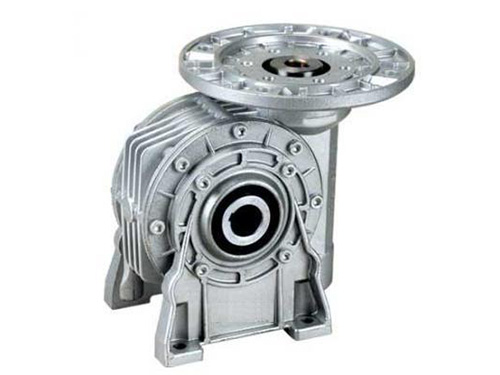

蝸桿減速機
