斜齒行星減速機的預載如何調整?

發布時間：2025-05-16
閱讀：1001
一、 ?預載調整的核心步驟?
?齒輪嚙合間隙校準?
采用螺旋測微儀或激光干涉儀測量斜齒輪嚙合間隙，優化接觸斑點的分布均勻性，確保輪齒接觸面積≥80%。
調整行星架與太陽輪的軸向位置，配合斜齒輪的螺旋角（通常15°~25°），使載荷分布對稱性誤差≤5%。
?軸承預緊力控制?
對角接觸球軸承或圓錐滾子軸承施加軸向預緊力，通過調整墊片厚度或鎖緊螺母扭矩值實現。
預緊量通常為軸承游隙的50%-70%，過大會導致溫升過快，過小則降低支撐剛度。
?示例?：若軸承初始游隙0.1mm，預緊量建議控制在0.05-0.07mm。
?行星架總成裝配精度優化?
使用高精度工裝夾具保證行星輪均布安裝，行星輪與太陽輪、內齒圈的同步嚙合相位誤差≤0.02mm。
斜齒輪安裝時需標記轉動方向，避免反向裝配導致軸向力異常。
二、 ?關鍵工藝參數與工具支持?
?扭矩扳手標定?
為軸向預緊力。
典型應用：M20螺栓在40Nm扭矩下可產生約15kN預緊力。
?動態剛度測試?
空載狀態下輸入軸施加±5%額定扭矩的正反向載荷，檢測輸出軸回程間隙，要求≤3 arcmin（高精度機型需≤1 arcmin)。
三、 ?驗證與優化流程?
?磨合運行監測?
空載運行2小時后檢測軸承溫度，溫升應≤35℃（環境溫度25℃基準）。
負載測試時，分階段加載至額定扭矩的50%、80%、100%，每次持續30分鐘，觀察振動值變化（要求≤4.5mm/s）。
?接觸斑點復檢?
在齒面涂抹紅丹粉，嚙合后觀察接觸區域形態。合格標準：
齒高方向接觸率≥45%
齒長方向接觸率≥60%。
?潤滑系統適配?
預載調整后更換ISO VG320合成齒輪油，油位需覆蓋最上部齒輪的1/3高度。
高溫工況（＞80℃）建議采用聚α烯烴（PAO）基礎油。
四、 ?典型異常與處理方案?
故障現象 可能原因 調整措施 參考依據
軸向竄動過大 軸承預緊不足 增加調整墊片厚度0.02-0.05mm
局部齒面點蝕 載荷分布不均 重新校準行星輪均布安裝位置
異響伴隨溫升過快 預緊力過大或潤滑不良 降低預緊量并更換高粘度潤滑油
通過精確控制齒輪嚙合、軸承預緊及裝配精度，斜齒行星減速機的預載調整可顯著提升傳動效率（提高3%-5%）與使用壽命（延長20%-30%）。建議每運行2000小時復檢預載狀態，及時修正因磨損導致的參數漂移。

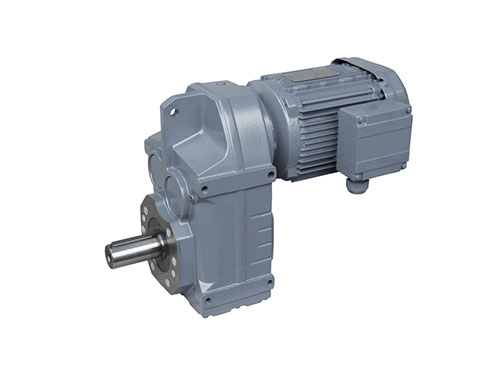

F系列平行軸斜齒輪減速機
