擺線減速機與電機不同心會導致哪些故障？

發布時間：2025-05-17
閱讀：1001
擺線減速機與電機裝配不同心會導致多類機械故障，具體影響及故障類型如下：
一、齒輪系統損傷
齒面異常磨損與斷齒
不同心狀態下，齒輪嚙合受力不均，局部接觸應力過大，加速齒面磨損甚至崩齒。對于擺線減速機，偏心套驅動的擺線輪與針齒嚙合區域易產生偏載，導致擺線輪齒面疲勞剝落或斷裂。
減速比精度下降
同心度誤差會改變擺線輪與針齒殼的實際中心距，造成傳動比波動，影響設備運動控制精度。例如，自動化生產線可能因減速比偏差引發產品尺寸誤差。
二、軸承與傳動軸故障
軸承超負荷損壞
不同心產生的附加徑向力會增大軸承負荷，尤其是深溝球軸承（常見于擺線減速機）對軸向力敏感，長期運行易碎裂。例如，輸入軸軸承可能因偏心旋轉導致滾道磨損加劇。
傳動軸彎曲或斷裂
偏心導致的彎曲應力疊加扭矩載荷，超過軸材料的疲勞極限時會導致斷裂。案例顯示，電機軸與減速機輸入軸同心度偏差超過0.1mm時，斷軸風險顯著增加。
三、密封失效與潤滑問題
油封漏油
偏心引起的軸振動會破壞油封唇口與軸的均勻接觸，加速油封磨損導致漏油。潤滑油泄漏不僅污染環境，還會因潤滑不足加劇齒輪磨損。
潤滑油脂分布不均
軸承內部載荷分布失衡會導致潤滑油膜破裂，局部區域形成干摩擦，引發高溫?zé)Y(jié)或異常磨損。
四、電機運行異常
電機電流升高與發熱
不同心會增加傳動系統額外摩擦損耗，電機需輸出更大扭矩維持運轉，導致電流升高（約10%-30%）、繞組溫升超標，長期運行可能燒毀電機。
聯軸器損傷
硬連接方式（如剛性聯軸器）無法補償軸線偏差，可能導致聯軸器螺栓斷裂或彈性墊片快速磨損。
五、整體性能劣化
振動與噪聲加劇
偏心引起的周期性沖擊力會放大振動幅度，噪聲值可升高10dB以上，影響設備穩定性及操作環境。
傳動效率下降
摩擦損耗增加會導致效率降低3%-8%，對高功率設備可能顯著增加能耗。
預防與改進對策
安裝精度控制
使用激光對中儀校準軸線，確保同心度偏差≤0.05mm；
立式安裝時需額外檢查油位高度，避免停機時齒輪暴露。
結構優化
采用彈性聯軸器補償微小偏差；
選擇帶圓錐滾子軸承的減速機型號以承受更高軸向力。
監測維護
每季度檢查聯軸器螺栓預緊力及彈性元件狀態；
使用振動頻譜分析儀定期監測齒輪嚙合狀態，提前識別偏心故障。
典型故障案例
某化工廠因擺線減速機安裝偏心0.12mm，運行3個月后出現以下連鎖故障：
①輸出軸斷裂；
②針齒殼密封漏油；
③電機電流超載15%導致過熱停機。
經重新校準軸線并更換損壞件后恢復正常。
建議參考ISO 1328標準建立安裝規范，并優先選用一體化設計的減速電機總成以規避裝配誤差。

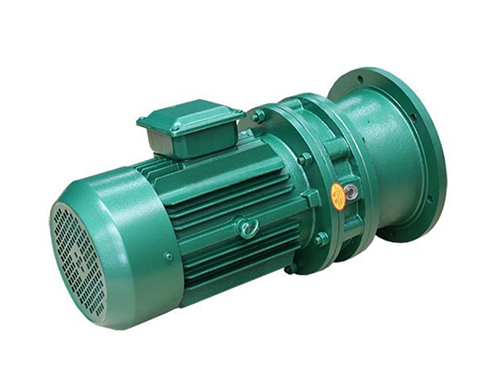

單級擺線針輪減速機
