如何合理的交換減速機齒輪？

發布時間：2025-05-22
閱讀：1001
以下是合理交換減速機齒輪的步驟與注意事項，涵蓋操作流程、安全規范及技術要點，確保更換過程高效且避免二次損壞：
一、前期準備
工具與材料
專用工具：齒輪拉馬（分體式或液壓型）、扭矩扳手（量程覆蓋減速機螺栓規格）、銅棒（敲擊齒輪用）。
輔助工具：內六角扳手組、加熱槍（處理過盈配合齒輪）、游標卡尺/千分尺（測量齒輪尺寸）。
耗材：高溫潤滑脂（如Shell Gadus S2 V220）、密封膠（樂泰587）、清潔劑（無水乙醇或?qū)Ｓ们逑磩?br>安全措施
斷電鎖定：切斷電源并掛鎖，釋放減速機內部壓力（如液壓系統）。
防護裝備：佩戴防割手套、護目鏡，重型齒輪需使用吊裝設備。
二、拆卸舊齒輪
步驟1：分解減速機
順序拆解：按手冊順序拆卸端蓋、軸承座及軸系組件，記錄各部件位置（拍照或標記），避免回裝錯位。
齒輪軸分離：
過盈配合齒輪：用加熱槍均勻加熱輪轂至120~150℃（避免局部過熱），配合拉馬拔出。
鍵連接齒輪：先拆除鍵槽定位螺釘，輕敲銅棒使齒輪松動后取下。
步驟2：清理與檢查
清潔接觸面：用清洗劑清除軸頸、鍵槽殘留油脂和銹蝕，確保新齒輪安裝面無雜質。
損傷評估：檢查軸頸磨損（允許誤差≤0.02mm）、鍵槽變形（用塞規檢測間隙），嚴重損傷需修復或更換軸。
三、安裝新齒輪
關鍵1：齒輪選型驗證
參數匹配：核對模數、齒數、壓力角與原齒輪一致，測量新齒輪內孔與軸的配合間隙（H7/k6為常用過渡配合）。
材質與熱處理：確認齒輪材料（如20CrMnTi滲碳淬火）及硬度（HRC58-62）符合工況需求。
關鍵2：精準安裝
過盈配合安裝：
將齒輪放入烘箱加熱至200℃（或感應加熱），快速套入軸頸并冷卻鎖定。
禁止直接錘擊齒面，需通過專用套筒傳遞力。
鍵連接安裝：
平鍵涂抹潤滑脂后嵌入鍵槽，推動齒輪至定位面，檢查軸向間隙（一般≤0.1mm）。
使用扭矩扳手按標準擰緊鎖緊螺母（如M24螺栓扭矩需達350N·m）。
關鍵3：對中與嚙合調整
齒側隙檢測：用鉛絲法或百分表測量齒側隙（推薦值：0.08~0.15mm），超差時調整齒輪軸向位置。
接觸斑點檢查：涂紅丹粉后手動盤車，齒面接觸區域應居中且面積＞70%，否則需修磨或調整。
四、回裝與測試
潤滑系統復位
軸承加注潤滑脂至腔體1/3容積，避免過量導致發熱。
檢查油封唇口方向（朝向潤滑側），涂抹密封膠防止?jié)B漏。
空載試運行
低速運行30分鐘，監測振動值（≤4.5mm/s）、溫升（ΔT＜40℃），異常噪音需立即停機排查。
負載驗證
階梯式加載至額定功率，觀察齒輪嚙合平穩性，無周期性沖擊或溫升突變即為合格。
五、維護建議
磨合期監控：首次運行100小時后更換潤滑油，清除初期磨損碎屑。
預防性檢查：每月用內窺鏡檢查齒面磨損，每半年檢測齒側隙變化，提前預警失效風險。
典型案例
案例：某礦山減速機因齒輪安裝錯位導致齒面點蝕，重新對中后壽命提升3倍。
教訓：強調加熱均勻性及齒側隙校準，避免局部應力集中。
總結：合理更換減速機齒輪需嚴格遵循“拆解-清潔-校準-測試”流程，核心在于配合精度控制與動態性能驗證。通過規范操作和精準測量，可減少80%以上因安裝不當引發的故障。

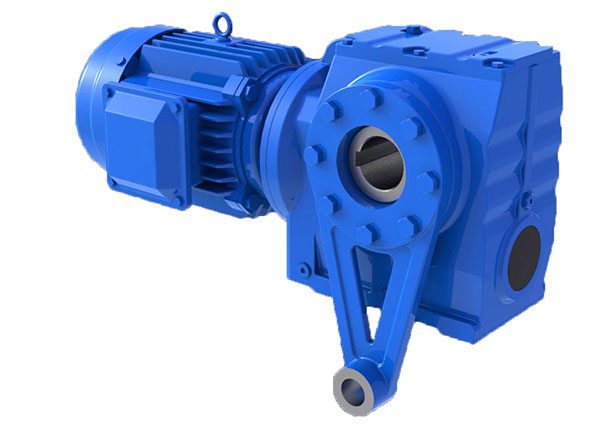

S系列減速機
