斜齒重合度高對精度影響有多大？

發布時間：2025-05-26
閱讀：1001
斜齒輪的重合度高是其區別于直齒輪的重要特性，對傳動精度的影響具有雙向性—— 既有提升傳動平穩性的積極作用，也可能對制造 / 裝配精度提出更高要求。以下從原理、影響機制及工程應用角度展開分析：
一、斜齒輪重合度的構成與特點
1. 重合度定義
重合度（ε）表示齒輪傳動過程中同時參與嚙合的齒對數平均值。斜齒輪的重合度由兩部分組成：
端面重合度：與直齒輪計算方式相同，取決于模數、齒數和壓力角。
軸向重合度：與螺旋角（β）和齒寬相關
螺旋角越大、齒寬越寬，軸向重合度越高，這是斜齒輪重合度顯著高于直齒輪的核心原因（例如：直齒輪 ε≈1~1.3，斜齒輪 ε 可達 2~3 甚至更高）。
二、高重合度對傳動精度的積極影響
1. 傳動平穩性顯著提升
多齒分擔載荷：重合度高意味著始終有至少兩對齒同時嚙合（如 ε=2 時，平均每瞬間有 2 對齒承載），載荷交替沖擊大幅減少。
振動與噪音降低：
直齒輪單齒嚙合時，載荷突變易引發周期性振動（如 “嚙合頻率” 振動）；
斜齒輪因載荷由多齒逐步傳遞（接觸線沿齒寬方向斜向切入 / 切出），沖擊能量被分散，振動幅值可降低 30%~50%（實測數據），噪音通常比直齒輪低 5~10dB。
應用場景：精密儀器（如光學分度頭）、航空航天傳動系統，需通過高重合度保證運動平穩性。
2. 載荷分布均勻性改善
減少偏載風險：多齒嚙合時，單個齒面的載荷峰值降低，若齒輪存在輕微制造誤差（如齒向誤差），其他齒可分擔部分載荷，避免單齒過載導致的精度劣化。
實例對比：
直齒輪單齒嚙合時，若存在 0.02mm 齒向誤差，可能導致載荷集中在齒寬一端，接觸應力增加 20% 以上；
斜齒輪（ε=2.5）即使存在同等誤差，因至少有 1.5 對齒同時嚙合，應力集中系數可降低至 1.3 以下。
3. 運動傳遞精度更高
瞬時傳動比波動?。褐饼X輪單齒嚙合時，基節誤差（Δpb）會直接導致瞬時傳動比波動（如 Δi/i=Δpb/pb）；
斜齒輪因多齒嚙合，基節誤差的影響被平均化，例如：
當 ε=2 時，瞬時傳動比波動幅度僅為單齒嚙合時的 1/2；
精密斜齒輪（如磨齒精度等級 4~5 級）的傳動比誤差可控制在 ±0.05% 以內，適用于數控車床主軸傳動等高精度場景。
三、高重合度對制造 / 裝配精度的挑戰
1. 對螺旋角誤差敏感
軸向重合度依賴螺旋角精度：若實際螺旋角與設計值偏差 Δβ，會導致軸向重合度偏離理論值，可能引發：
接觸線偏移：當 Δβ>±15' 時，接觸區可能偏向齒頂或齒根（如下圖），導致偏載磨損；
重合度下降：例如設計 β=15° 時 εβ=1.2，若實際 β=14°，則 εβ≈1.0，重合度總損失約 17%。
2. 齒向精度要求嚴格
齒向誤差（Fβ）影響載荷分布：斜齒輪齒面為螺旋面，若存在齒向誤差（如鼓形誤差、錐度誤差），高重合度下會加劇載荷集中。
標準要求：對于精度等級 6 級斜齒輪，齒向公差 Fβ≤0.008mm（齒寬 50mm 時），否則即使 ε=2，也可能因單齒接觸區過窄導致局部應力超標。
3. 裝配同軸度要求更高
軸平行度誤差影響重合度：對于平行軸斜齒輪傳動，若兩軸平行度超差（如 Δy>0.05mm/100mm），會導致軸向嚙合區域縮短，實際重合度下降，甚至出現 “一端嚙合、一端分離” 的極端情況。
工程案例：某風電齒輪箱因裝配時軸平行度誤差達 0.1mm/100mm，導致高速級斜齒輪實際重合度從設計值 2.3 降至 1.8，運行 3 個月后出現齒面剝落。
四、工程設計中的權衡與優化
1. 根據精度需求選擇重合度范圍
應用場景 推薦重合度 ε 精度控制重點
普通機械（如輸送機） 1.5~2.0 控制螺旋角公差 ±20'，齒向公差 Fβ≤0.015mm
精密傳動（如機器人減速器） 2.5~3.0 螺旋角公差 ±10'，齒向公差 Fβ≤0.005mm，磨齒工藝
重載沖擊場合（如軋鋼機） 2.0~2.5 增加齒寬并采用鼓形齒，補償裝配誤差
2. 工藝優化措施
磨齒加工：對于 ε>2.5 的斜齒輪，需采用磨齒工藝（如展成磨、成型磨），保證齒面粗糙度 Ra≤0.8μm，螺旋角誤差≤±5'。
齒向修形：對齒寬中部進行微量修鼓（如修形量 0.003~0.005mm），可降低因軸變形或誤差導致的邊緣載荷集中，提升重合度有效利用率。
裝配檢測：使用激光對中儀檢測軸平行度（誤差≤0.02mm/100mm），并通過涂色法檢查齒面接觸區，確保接觸長度占齒寬≥80%。
五、總結：高重合度的 “精度雙刃劍”
斜齒輪重合度高對精度的影響可概括為：
優勢：通過多齒嚙合分散載荷、降低沖擊，顯著提升傳動平穩性和運動精度，尤其適合精密、重載或高速場景。
挑戰：對螺旋角精度、齒向精度和裝配同軸度要求苛刻，需通過高精度加工和嚴格檢測保障（如磨齒工藝、三坐標測量）。
設計原則：在滿足工況需求的前提下，并非重合度越高越好（如 ε>3 可能導致結構冗余和成本上升），需結合精度目標、制造成本和維護難度綜合權衡。
典型應用：汽車變速箱（如 6 速斜齒輪變速箱，ε≈2.2）通過高重合度實現低噪音和長壽命，同時通過剃齒 + 珩磨工藝控制齒面精度，平衡性能與成本。

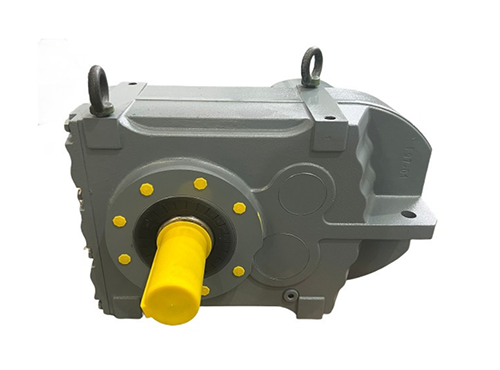

斜齒輪減速機
