如何選擇適合特定應用的直流伺服電機？

發布時間：2025-06-07
閱讀：1001
選擇適合特定應用的直流伺服電機需要綜合考慮負載特性、運動要求、環境條件、控制方式等多方面因素。以下是系統化的選型步驟和關鍵要點，幫助您精準匹配需求：
一、明確應用需求：核心參數分析
1. 負載特性計算
扭矩需求：
靜態扭矩：克服負載靜摩擦力所需扭矩（如傳送帶啟動時的阻力）。
動態扭矩：加速 / 減速時需額外克服慣性的扭矩，公式：電機負載摩擦其中：J為轉動慣量（kg?m2），α 為角加速度（rad/s2），摩擦為摩擦扭矩。
峰值扭矩：短時間內（如啟動、急停）需承受的最大扭矩，需≤電機額定峰值扭矩。
慣量匹配：負載慣量與電機轉子慣量的比值建議≤5:1（精密控制場景≤3:1），避免響應滯后或振蕩。
2. 運動參數要求
轉速范圍：
Z大運行轉速需≤電機額定轉速，高速場景（如機床主軸）需選擇高速型電機（額定轉速≥5000rpm）。
低速平穩性要求高時（如電子顯微鏡載物臺），需關注電機的最低穩定轉速（通?！?rpm）。
定位精度與重復精度：
取決于編碼器分辨率（如 2500 線增量式編碼器 vs. 23 位絕對值編碼器），精密定位場景需選擇高分辨率編碼器（≥17 位）。
二、電機類型與結構選型
1. 按磁場類型選擇
永磁直流伺服電機（PMSM）：
優勢：效率高（≥90%）、響應快、低速性能好，適合高精度、高動態響應場景（如機器人關節、半導體設備）。
電磁直流伺服電機：
優勢：磁場可調，適合需要大范圍調速或功率調節的場景（如舊設備改造），但體積較大、效率較低。
2. 按結構形式選擇
直驅電機（DD 電機）：
直接驅動負載，無傳動機構（如齒輪、皮帶），消除背隙，適合高剛度、高定位精度場景（如數控機床、液晶面板生產線）。
帶減速器電機：
通過減速器（如諧波減速器、行星減速器）放大扭矩，降低轉速，適合大負載、低轉速場景（如工業機械臂底座）。
三、環境與可靠性設計
1. 環境適應性參數
防護等級：
粉塵 / 液體環境：IP65（防潑濺）或 IP67（短時浸水），如食品加工設備選 IP69K（耐高壓沖洗）。
溫度 / 濕度：
高溫環境（>60℃）需選耐高溫絕緣等級電機（如 H 級絕緣，耐溫 180℃）；潮濕環境需防凝露設計。
振動 / 沖擊：
振動場景（如移動機器人）需確認電機抗振等級（如 IEC 60068-2-6，振動頻率 10-500Hz，加速度≤20g）。
2. 可靠性與壽命
軸承壽命：計算 L10 壽命（90% 軸承未失效的運行小時數），其中：C為基本額定動載荷，P為實際載荷，n為轉速。
絕緣等級：優先選 F 級（耐溫 155℃）或 H 級，預留溫升裕量（如電機溫升≤80K）。
四、控制與接口匹配
1. 反饋元件選擇
編碼器類型：
增量式編碼器：成本低，適合一般定位（如 2500 線編碼器，分辨率 10000ppr）。
絕對值編碼器：掉電記憶位置，適合多軸聯動或需要原點回歸的場景（如 23 位編碼器，分辨率 8388608ppr）。
其他反饋：如需更高精度，可選光柵尺（直線運動）或旋轉變壓器（高可靠性場景，如航空航天）。
2. 驅動與通訊協議
驅動方式：
模擬量驅動（±10V 電壓信號）：適合簡單調速，抗干擾能力較弱。
脈沖驅動（如脈沖 + 方向、AB 相脈沖）：定位精度高，支持高速響應。
總線驅動（如 CANopen、EtherCAT、Modbus）：適合多軸同步控制，布線簡潔。
接口兼容性：確保電機編碼器接口與驅動器匹配（如 EnDat 2.2、Hiperface DSL）。
五、成本與系統集成優化
1. 性價比平衡
初期成本：直驅電機＞帶減速器電機；絕對值編碼器＞增量式編碼器。
維護成本：無傳動機構（直驅）維護成本低，齒輪箱需定期換油（如每年一次）。
能效成本：永磁電機比電磁電機節能 30% 以上，長期運行優先選永磁機型。
2. 系統集成要點
安裝方式：法蘭安裝（最常用）、軸裝式（空間緊湊場景）、空心軸（穿線或管道通過）。
電纜管理：動力線與編碼器線分開布線，采用屏蔽電纜減少電磁干擾（EMI）。
六、選型案例參考
應用場景 關鍵需求 推薦電機類型 核心參數
半導體晶圓搬運 高潔凈度、亞微米級定位精度 直驅永磁伺服電機（潔凈室專用） IP65 防護，23位絕對值編碼器，額定扭矩 2N?m，轉速 3000rpm
協作機器人關節 低慣量、高響應、安全碰撞檢測 集成力矩傳感器的永磁伺服電機 轉子慣量≤0.1kg?m2，峰值扭矩 15N?m，支持 STO 安全扭矩關閉
鋰電池卷繞機 高速穩定、多軸同步控制 總線型永磁伺服電機（EtherCAT） 額定轉速 5000rpm，同步誤差≤±1μs，編碼器分辨率 17 位
醫療 CT 掃描儀 低噪音、寬溫工作（-20~60℃） 無刷直流伺服電機（隔音設計） 噪音≤50dB，H 級絕緣，防護等級 IP66
七、選型驗證與調試
仿真驗證：使用 MATLAB/Simulink 或電機廠商提供的選型工具（如松下 MINAS 選型軟件），輸入負載曲線模擬運行效果。
樣機測試：
空載測試：檢查電機溫升、噪音、空載電流是否正常。
負載測試：逐步加載至額定扭矩，驗證轉速波動、定位精度和熱穩定性。
參數優化：通過驅動器調整PID 參數（比例增益、積分時間、微分時間），抑制振動并提高響應速度。
通過以上步驟，可系統性地篩選出滿足性能、可靠性和成本要求的直流伺服電機。如需進一步細化某場景的選型，可提供具體應用參數（如負載重量、運動行程、控制精度等），以便給出更精準的建議。

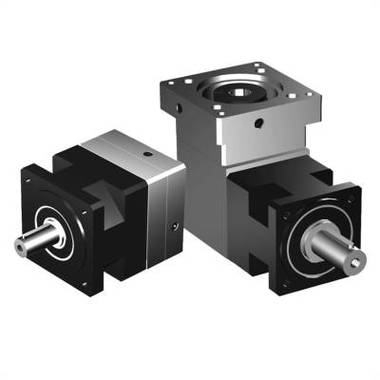

伺服直角減速機
