材料的哪些特性會影響蝸輪蝸桿傳動的效率?

發布時間：2025-08-19
閱讀：1001
蝸輪蝸桿傳動的效率（通常在 60%~95%，受結構、轉速、材料等影響）主要取決于齒面摩擦損耗、磨損程度及潤滑狀態，而材料的特性是決定這些因素的核心。以下是直接影響其效率的關鍵材料特性及作用機制：
一、摩擦系數（最核心影響因素）
蝸輪蝸桿傳動以滑動摩擦為主（齒面接觸時存在較大相對滑動速度，尤其在蝸桿導程角較小時），摩擦系數直接決定摩擦損耗的大?。?/span>
低摩擦系數材料：可顯著減少摩擦功耗。例如，蝸輪采用錫青銅（如 ZCuSn10Pb1） 與蝸桿（45 鋼淬火，表面粗糙度 Ra≤0.8μm）配對時，摩擦系數 μ≈0.08~0.12（邊界潤滑條件下）；若蝸輪改用灰鑄鐵（HT300），摩擦系數增至 0.15~0.20，摩擦損耗增加 30%~50%，效率降低 5%~10%。
影響機制：材料表面的微觀粗糙度、晶體結構（如青銅的層狀結構易形成潤滑膜）會改變摩擦系數。蝸桿表面經磨削 + 氮化處理后，表面更光滑且形成硬脆表層，可進一步降低摩擦系數（比未處理鋼低 15%~20%）。
二、耐磨性（影響長期效率穩定性）
滑動摩擦?xí)?dǎo)致齒面磨損，若材料耐磨性不足，齒形會逐漸畸變（如齒面凹陷、齒厚減?。?，增大摩擦阻力并破壞潤滑狀態，導致效率持續下降：
高耐磨性材料：能維持齒面完整性。例如，蝸輪用鋁青銅（ZCuAl10Fe3） 時，其耐磨性優于錫青銅（尤其在低速重載場景），可減少磨粒磨損；蝸桿采用20CrMnTi 滲碳淬火（表面硬度 HRC58~62），比 45 鋼淬火（HRC40~45）的耐磨性提升 2~3 倍，長期使用后效率下降幅度可控制在 3% 以內（而 45 鋼可能下降 10% 以上）。
影響機制：材料的硬度（蝸桿需高硬度抗磨損）、韌性（蝸輪需一定韌性避免齒面剝落）及組織均勻性（如青銅的鉛相分布均勻可減少局部磨損）共同決定耐磨性。
三、抗膠合能力（避免突發效率崩潰）
當齒面滑動速度高（如蝸桿轉速＞1500rpm）或潤滑不良時，局部摩擦熱會使齒面溫度驟升（可能超過 200℃），導致金屬表層熔化并粘連（即 “膠合”），瞬間增大摩擦阻力，甚至卡死傳動。材料的抗膠合能力直接決定是否發生此類失效：
高抗膠合材料：錫青銅（含鉛、錫等易熔元素，可形成低熔點潤滑膜）的抗膠合性遠優于鑄鐵（鑄鐵無自潤滑元素，高溫下易與鋼蝸桿粘連）。例如，在相同工況下，錫青銅蝸輪的膠合臨界滑動速度約為鑄鐵的 2~3 倍（鑄鐵約 5m/s，錫青銅可達 10~15m/s）。
影響機制：材料的熔點、合金元素（如鉛、鋅可形成 “固體潤滑劑”）及熱導率（快速散熱避免局部高溫）是抗膠合的關鍵。
四、導熱性（控制溫度以維持潤滑效率）
摩擦產生的熱量若不能及時散發，會導致潤滑油黏度下降（甚至失效），破壞油膜穩定性，間接增大摩擦系數。材料的導熱性決定散熱效率：
高導熱材料：蝸輪用金屬材料（如青銅導熱系數約 50~80W/(m?K)）比非金屬材料（如尼龍導熱系數僅 0.2~0.3W/(m?K)）散熱快，能將齒面溫度控制在潤滑油允許范圍內（如礦物齒輪油的最高允許溫度≤100℃）。例如，青銅蝸輪的工作溫度比尼龍蝸輪低 30~50℃，油膜保持性更好，效率高 5%~8%。
例外場景：低速輕載時（滑動速度＜1m/s），尼龍蝸輪因摩擦系數低（μ≈0.06~0.09），效率可能略高于鑄鐵，但高速下因?qū)岵顚?dǎo)致油膜失效，效率反而驟降。
五、硬度匹配（減少齒面塑性變形）
蝸輪與蝸桿的硬度需合理匹配，避免因局部應力過大導致齒面塑性變形（如蝸桿壓潰蝸輪齒面），破壞接觸狀態：
典型匹配原則：蝸桿硬度遠高于蝸輪（差值≥30HRC）。例如，蝸桿（HRC58~62）與錫青銅蝸輪（HB80~100）匹配時，蝸桿的高硬度可抵抗變形，蝸輪的低硬度（塑性好）可通過微量變形補償制造誤差，減少應力集中；若蝸輪硬度過高（如鑄鐵 HB200~250），與蝸桿硬度差不足，易導致雙方齒面同時磨損，效率下降更快。
極端情況：若蝸桿硬度不足（如未淬火的 45 鋼，HRC20~25），會被蝸輪 “磨出溝痕”，齒形畸變后效率下降幅度可達 15%~20%。
六、表面性能（影響潤滑膜附著）
材料的表面粗糙度、親油性等特性會影響潤滑油膜的形成與保持：
低表面粗糙度：蝸桿經精密磨削（Ra≤0.4μm）、蝸輪齒面精車（Ra≤1.6μm）時，表面更光滑，潤滑油膜更易附著且不易被破壞（比粗糙表面的油膜承載能力高 20%~30%）。
親油性材料：青銅（含鉛、錫等元素）比鑄鐵更易吸附潤滑油，能在齒面形成穩定的邊界潤滑膜，而鑄鐵表面多孔易吸油但也易因孔隙堵塞導致油膜斷裂。
總結
材料對蝸輪蝸桿傳動效率的影響可歸納為：通過摩擦系數決定即時損耗，通過耐磨性和抗膠合性決定長期效率穩定性，通過導熱性和硬度匹配維持潤滑與接觸狀態。實際選型中，高速重載場景優先選 “淬火鋼蝸桿 + 錫青銅蝸輪”（效率 85%~95%），低速輕載可選 “鋼蝸桿 + 鑄鐵 / 尼龍蝸輪”（效率 60%~80%），核心是平衡材料的摩擦、耐磨、散熱特性與成本。?

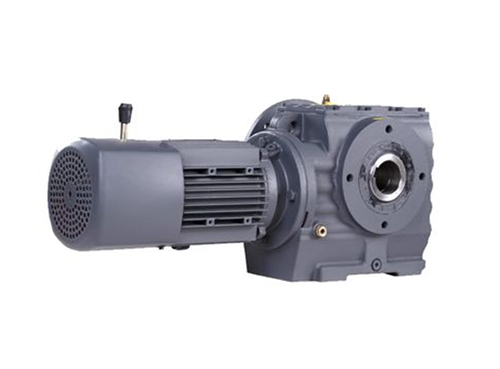

渦輪蝸桿S系列
