擺線針輪減速機輸入軸斷裂的原因是什么?

發布時間：2025-09-18
閱讀：1001
擺線針輪減速機輸入軸斷裂屬于典型的機械失效問題，其根源通常貫穿設計、制造、安裝、使用、維護五個核心環節，需結合輸入軸的受力特點（承受電機傳遞的扭矩、徑向 / 軸向載荷，同時與偏心套、軸承配合）逐一分析。以下是具體原因分類及詳細解析：
一、設計與制造缺陷：先天不足導致的斷裂風險
設計或制造環節的缺陷會使輸入軸從 “源頭” 存在強度短板，在常規工況下也可能因應力集中或材料不足引發斷裂，屬于 “先天失效”。
1. 設計選型不當：軸徑 / 材料強度未匹配工況
軸徑設計偏?。狠斎胼S需傳遞電機扭矩并承受徑向載荷（如電機軸的徑向力、軸承支撐力），若設計時未按實際工況（如額定扭矩、沖擊載荷）計算軸的強度（如扭轉強度、彎曲強度），導致軸徑偏小，會使軸的應力超過材料許用值。
例：某輸送設備用擺線減速機，設計時按 “額定扭矩 100N?m” 選型，但實際工況存在 200N?m 的瞬時沖擊，輸入軸徑未預留安全系數（通常需 1.2-1.5 倍），長期使用后因扭轉應力過大斷裂。
材料選型錯誤：輸入軸常用材料為 45# 鋼、40Cr（需調質處理）或 20CrMnTi（需滲碳淬火），若誤用低強度材料（如 Q235 鋼，抗拉強度僅 400-500MPa，遠低于 45# 鋼的 600MPa），或未按設計要求進行熱處理（如 40Cr 未調質，硬度不足 HB220-250），會導致軸的抗疲勞能力和承載能力大幅下降。
結構設計不合理：應力集中嚴重
輸入軸的薄弱部位（如軸肩、鍵槽、臺階、螺紋孔）若未做應力釋放設計，會形成應力集中點（應力集中系數可達 3-5 倍），成為斷裂的 “突破口”：
軸肩處未設計過渡圓角（或圓角半徑過小，如 R＜1mm），導致軸肩與軸頸過渡處應力集中；
鍵槽加工過深（如鍵槽深度超過軸徑的 1/4）或鍵槽邊緣無倒棱（銳角），運行中鍵槽根部易產生疲勞裂紋；
輸入軸與偏心套配合的軸段過長，或與軸承配合的軸頸公差過緊，導致局部受力不均。
2. 制造工藝缺陷：加工精度不達標或存在質量隱患
材料材質不達標：原材料存在內部缺陷（如氣孔、夾雜、裂紋），或化學成分不合格（如 45# 鋼中碳含量過低導致強度不足），會使軸的力學性能下降，在受力時從內部缺陷處開裂。
熱處理工藝失控：
調質處理未達到要求（如 40Cr 調質后硬度僅 HB180，未達 HB220-250），導致軸的強度和韌性不足；
滲碳淬火時滲碳層深度不夠（如設計要求 0.8-1.2mm，實際僅 0.5mm）或表面硬度不均，局部耐磨性差，加速疲勞損傷；
熱處理后未做去應力退火，導致軸內部存在殘余應力，長期運行中應力釋放引發裂紋。
加工精度超差：
輸入軸軸頸的圓度、圓柱度誤差過大（如超過 0.02mm），與軸承內圈配合時產生 “過盈不均”，導致局部受力集中；
軸的同軸度誤差大（如輸入軸與輸出軸的同軸度超過 0.1mm），運行中產生附加徑向力；
表面粗糙度差（如 Ra＞3.2μm），表面微小劃痕成為應力集中點，加速疲勞裂紋擴展。
二、安裝不當：后天裝配引入的附加載荷
擺線針輪減速機輸入軸與電機軸通過聯軸器連接，安裝過程中的偏差會直接給輸入軸施加 “額外載荷”，長期累積導致斷裂，屬于 “裝配失效”。
1. 輸入軸與電機軸同軸度偏差過大
這是較常見的安裝問題。若兩者同軸度未達到要求（通常需≤0.1mm，剛性聯軸器要求更嚴≤0.05mm），會產生附加徑向力：
偏差較小時，運行中輸入軸承受周期性徑向交變載荷，加速軸的疲勞損傷；
偏差較大時（如超過 0.2mm），會導致輸入軸與軸承內圈 “偏磨”，同時軸承受力不均，徑向力直接作用于輸入軸，短期內即可引發斷裂。
例：某攪拌設備安裝時，未用百分表校準電機軸與減速機輸入軸的同軸度，僅靠目視對齊，運行 1 個月后輸入軸在軸承配合處斷裂，斷口呈 “彎曲疲勞特征”（有明顯的疲勞輝紋）。
2. 聯軸器選型 / 安裝錯誤
聯軸器選型不當：若工況存在沖擊（如頻繁啟停、負載突變），卻選用剛性聯軸器（無緩沖能力），會將電機的沖擊載荷直接傳遞給輸入軸，導致軸承受瞬時過載；若軸向存在竄動（如電機軸軸向間隙過大），未選用可補償軸向位移的聯軸器（如彈性柱銷聯軸器、膜片聯軸器），會使輸入軸承受附加軸向力，引發軸的拉伸或彎曲斷裂。
聯軸器安裝過緊 / 過松：
剛性聯軸器的螺栓擰緊力矩過大，會使聯軸器與輸入軸配合過緊，導致軸的局部產生塑性變形，降低強度；
聯軸器與輸入軸的配合間隙過大（如過渡配合變?yōu)殚g隙配合），運行中產生 “徑向跳動”，輸入軸承受交變沖擊載荷。
3. 輸入軸承受額外軸向力
擺線針輪減速機輸入軸的設計通常僅承受少量軸向力（主要由軸承約束），若安裝時引入額外軸向力，會加劇軸的受力負擔：
電機安裝時軸向位置偏差（如電機底座高低不一），導致電機軸對輸入軸產生軸向推力；
輸入軸端蓋安裝過緊，或軸承預緊力過大，使軸承受持續軸向壓力；
聯軸器軸向安裝偏差（如兩半聯軸器軸向錯位），運行中產生軸向拉力。
三、使用工況異常：超出設計能力的載荷沖擊
若實際使用工況超出減速機的設計范圍，輸入軸會因 “超負荷” 運行而斷裂，屬于 “使用失效”。
1. 長期過載或短期沖擊載荷
長期超額定載荷：若設備實際運行扭矩持續超過減速機的額定扭矩（如設計額定扭矩 200N?m，實際長期運行在 250N?m），輸入軸的應力會長期處于 “疲勞極限以上”，加速疲勞裂紋的產生與擴展，通常 1-2 年內會發生斷裂，斷口呈 “疲勞斷裂特征”（有清晰的疲勞源、疲勞區和瞬斷區）。
短期沖擊載荷：如設備啟動時負載過大（帶載啟動）、物料卡死（如輸送機卡料、攪拌機卡槳）、突發過載（如礦石破碎機遇到硬巖），會使輸入軸承受瞬時超大扭矩（可達額定扭矩的 3-5 倍），若超過材料的抗拉強度，會直接導致 “脆性斷裂”（斷口平整、無明顯塑性變形）。
2. 頻繁啟停或正反轉沖擊
擺線針輪減速機輸入軸的疲勞壽命與啟停次數密切相關：每次啟停都會產生 “沖擊扭矩”（啟動時扭矩可達額定值的 1.5-2 倍），若設備需頻繁啟停（如每分鐘啟停 3-5 次），會使輸入軸承受 “交變沖擊載荷”，疲勞損傷累積速度加快，通常比正常運行（每天啟停 1-2 次）的壽命縮短 50% 以上。
此外，頻繁正反轉（如物流分揀機的換向運行）會使輸入軸的扭矩方向頻繁變化，應力交替作用，進一步加速疲勞裂紋擴展。
3. 惡劣環境導致的間接損傷
粉塵 / 潮濕侵入：若減速機防護等級不足（如 IP54 以下），粉塵、水汽會進入箱體內部，導致輸入軸配合的軸承銹蝕、潤滑失效，軸承轉動阻力增大，間接增加輸入軸的徑向載荷，長期運行會使軸在軸承配合處因 “附加徑向力 + 磨損” 而斷裂。
高溫環境影響：若設備運行環境溫度過高（如超過 60℃），會導致潤滑油粘度下降、潤滑效果變差，輸入軸與軸承、偏心套的摩擦阻力增大，同時材料的強度會隨溫度升高而下降（如 45# 鋼在 100℃時抗拉強度下降 10%-15%），雙重作用下易引發斷裂。
四、維護不當：未及時排查隱患導致失效
維護缺失會使小問題累積成大故障，終導致輸入軸斷裂，屬于 “維護失效”。
1. 潤滑油不足或油質劣化
潤滑油不足：若未按規定定期補充潤滑油（如擺線減速機通常要求每 6-12 個月?lián)Q油），或加油量未達到油標刻度，會導致輸入軸配合的軸承、偏心套處于 “干摩擦” 或 “半干摩擦” 狀態，摩擦阻力大幅增加，輸入軸承受的徑向力隨之增大，同時摩擦產生的高溫會軟化軸的材料，加速磨損與斷裂。
油質劣化：潤滑油長期使用后會氧化、污染（混入金屬碎屑、粉塵），粘度下降、潤滑性能失效，同樣會導致摩擦加劇，輸入軸受力異常。
2. 未及時處理異常工況
若設備運行中出現異常（如異響、振動、溫度升高），未及時停機排查，會使?jié)撛趩栴}（如軸承磨損、同軸度偏差、局部應力集中）持續惡化：
異響（如輸入軸處 “沙沙聲” 或 “敲擊聲”）通常是軸承磨損或軸與聯軸器配合松動的信號，若未處理，會導致軸的受力進一步失衡；
振動過大（如振動加速度超過 0.5g）會使輸入軸承受交變沖擊載荷，加速疲勞損傷。
3. 長期未檢修導致配合間隙超標
輸入軸與偏心套、軸承的配合存在設計間隙（如過渡配合或小間隙配合），長期運行后會因磨損導致間隙增大（如設計間隙 0.01-0.03mm，磨損后達 0.1mm 以上），運行中會產生 “徑向跳動” 和 “沖擊載荷”，輸入軸在間隙處承受額外應力，終引發斷裂。
總結：斷裂原因的核心邏輯與預防方向
擺線針輪減速機輸入軸斷裂的本質是 “軸的實際受力超過其承載能力”，可能是 “承載能力不足”（設計制造問題）、“附加載荷過大”（安裝問題）、“實際載荷超標”（使用問題）或 “能力持續衰減”（維護問題）。
預防核心方向：
設計制造：確保軸徑選型匹配工況、材料 / 熱處理達標、結構避免應力集中；
安裝：嚴格校準同軸度（用百分表檢測）、選配合適聯軸器、避免附加軸向力；
使用：避免過載 / 沖擊、減少頻繁啟停、適配惡劣環境（提升防護等級）；
維護：定期檢查潤滑油、及時處理異常（異響 / 振動）、定期檢修配合間隙。

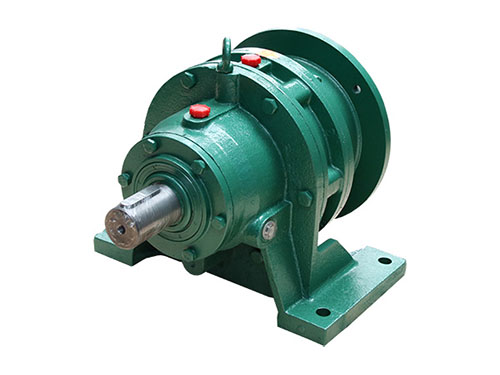

BWD,XWD系列減速機
