齒輪精度與傳動效率有什么關系？

發布時間：2025-04-23
閱讀：1001
齒輪精度與傳動效率之間存在密切關聯，高精度齒輪能顯著提升傳動效率，具體關系及影響因素如下：
一、齒輪精度對傳動效率的直接影響
減少摩擦損失
高精度齒輪的齒面粗糙度低（如磨齒工藝可達Ra0.4μm以下），能減少嚙合時的滑動摩擦，降低機械損失。
精密齒形設計（如漸開線齒形）確保接觸面均勻，避免局部應力集中，減少能量損耗。
優化嚙合接觸
齒距累計誤差（Fp）和齒形誤差（Fa）越小，齒輪嚙合時的瞬時傳動比越穩定，降低沖擊振動帶來的能量損失。
接觸斑點達標（一般≥50%齒高）時，載荷分布均勻，傳動效率可提升0.5%-1%。
降低空載功率損失
高精度齒輪箱的密封性和潤滑性更優，減少攪油阻力和風阻，非負載功率損失降低約5%-10%。
二、精度等級與效率的量化關系
實驗數據對比
6級精度（磨齒）齒輪傳動效率達97%，比7級精度（剃齒）高0.6%，比8級精度高1.2%。
行星減速器中，高精度齒輪（5-6級）的傳動效率可達97%-99%，而低精度（8-9級）僅92%-95%。
工藝影響
磨齒工藝的齒輪表面粗糙度比剃齒低30%，傳動效率提高0.4%。
滲碳淬火+磨齒的齒輪抗疲勞性能更優，長期使用后效率衰減減少20%。
三、關鍵精度參數對效率的影響權重
精度參數 對效率的影響機制 優化建議
齒距誤差（Fp） 導致嚙合沖擊，增加振動損耗 控制Fp≤0.02mm（6級精度）
齒形誤差（Fa） 影響瞬時傳動比穩定性，引發摩擦熱 磨齒工藝可降低Fa至0.008mm以下
齒面粗糙度（Ra） 粗糙表面加劇邊界摩擦，增加溫升 Ra≤0.8μm，配合高粘度潤滑油
齒向誤差（Fβ） 導致偏載，降低接觸面積 采用螺旋角修正工藝，F(xiàn)β≤0.015mm
四、精度與效率的平衡設計
經濟性考量
普通工業設備（如輸送機）選用7-8級精度即可滿足效率需求，成本比6級精度低30%。
高精度應用（如機床、電動汽車）需6級精度，雖制造成本增加40%，但長期節能收益顯著。
系統性優化
通過有限元分析優化齒形修形（如鼓形齒設計），可在同等精度下提升效率0.3%-0.5%。
配合高清潔度潤滑油（NAS 8級）和密封結構，效率可再提升1%-2%。
五、總結
齒輪精度通過減少摩擦損耗、優化載荷分布、降低振動噪聲三大路徑提升傳動效率。實際設計中需根據工況需求平衡精度等級與成本，重點控制齒距誤差、齒形精度、表面粗糙度等核心參數，并輔以潤滑和裝配優化，才能實現效率Z大化。

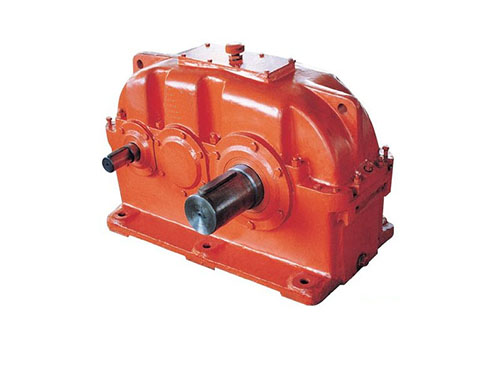

ZLY二級傳動硬齒面圓柱齒輪減速機
