蝸輪蝸桿減速機的自鎖特性是如何實現的？

發布時間：2025-05-17
閱讀：1001
蝸輪蝸桿減速機的自鎖特性通過以下核心機制實現：
一、幾何結構自鎖原理
?導程角與摩擦角關系?
當蝸桿導程角（γ）小于嚙合齒面的當量摩擦角（φ）時，機構自動觸發自鎖，此時僅能由蝸桿驅動蝸輪，反向傳動被強制鎖定
典型自鎖條件：γ ≤ arctanμ（μ為摩擦系數），通常單頭蝸桿（導程角＜5°）更易滿足該條件
?螺旋齒形配合?
蝸桿的梯形截面與蝸輪的弧形齒嚙合時，產生徑向和軸向分力，形成力學自鎖效應
雙頭及以上蝸桿因?qū)С探窃龃螅ㄍǔ＃?0°），自鎖性能顯著降低或消失
二、摩擦傳動機制
?高摩擦系數設計?
蝸輪蝸桿采用青銅-鋼等摩擦系數較高的材料配對（μ≈0.05-0.12），通過接觸面摩擦力阻止反向滑動
特殊涂層或磨削工藝可進一步增大摩擦角，增強自鎖可靠性
?效率閾值限制?
當正向傳動效率η≤50%時（對應速比≥30:1），反向效率η'=2-1/η趨近于零，實現靜態自鎖
三、典型應用場景
?安全設備?：電梯、卷?yè)P(yáng)機利用自鎖防止負載下滑
?定位系統?：輸送機、轉臺依靠自鎖保持靜止位姿
（注：自鎖性能會隨磨損或潤滑不良而退化，需定期維護)

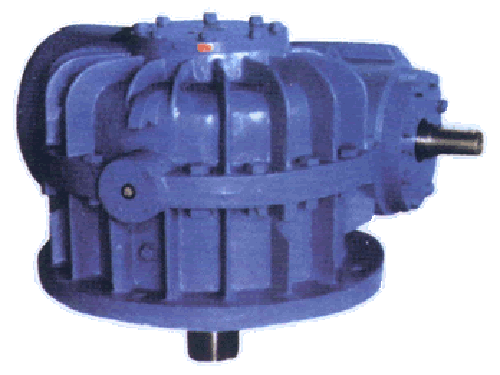

CWS圓弧齒蝸輪減速機
