內藏式行星減速機行星架斷裂原因分析和改進

發布時間：2025-05-23
閱讀：1001
內藏式行星減速機廣泛應用于精密傳動領域（如機器人、自動化設備、航空航天等），其行星架作為核心承載部件，負責傳遞扭矩并支撐行星齒輪運動。行星架斷裂會導致傳動失效，甚至引發設備安全事故。以下從設計、材料、制造工藝、使用工況等維度分析斷裂原因，并提出針對性改進措施。
一、斷裂原因分析
1. 設計缺陷
結構強度不足
行星架壁厚過薄或筋板布局不合理，導致承載時應力集中（如行星齒輪軸孔處、法蘭連接部位）。
過渡圓角半徑過?。ㄈ缰苯沁^渡），易形成應力集中源，尤其在交變載荷下引發疲勞斷裂。
傳動參數匹配不當
額定扭矩選型不足，實際負載超過設計極限；或速比設計不合理，導致行星架承受異常軸向力或徑向力。
未考慮動態載荷（如啟動沖擊、振動）對行星架的附加應力，導致疲勞壽命縮短。
2. 材料問題
材質選擇不當
未選用高強度合金結構鋼（如 42CrMo、20CrMnTi），或使用鑄鐵等脆性材料，導致韌性不足（如沖擊吸收功 KV2 值低）。
材料內部存在冶金缺陷（如夾雜物、疏松、偏析），降低力學性能。
熱處理工藝缺陷
淬火硬度過高（如表面硬度＞60HRC）導致脆性增加，或回火不充分殘留內應力；
滲碳層深度不足或分布不均，表面硬度過低易磨損，內部強度不足易斷裂。
3. 制造與裝配工藝問題
加工精度不足
行星齒輪軸孔同軸度、平行度超差，導致行星齒輪嚙合偏載，局部應力激增；
表面粗糙度不合格（如刀痕過深），成為疲勞裂紋萌生點。
裝配應力
過盈配合裝配時未采用熱裝 / 冷裝工藝，強行壓裝導致行星架產生裝配應力；
螺栓預緊力不均或未按扭矩要求緊固，運行中產生松動或附加彎矩。
4. 使用工況異常
過載運行
長期超過額定載荷工作（如瞬時沖擊載荷＞2 倍額定扭矩），導致塑性變形累積后斷裂。
潤滑失效
潤滑油不足或污染導致齒輪磨損加劇，行星架承受異常沖擊載荷；
高溫環境下潤滑油碳化，失去減摩作用，加劇部件磨損和熱應力。
頻繁啟?；蛘駝?/div>
短時間內頻繁正反轉，產生交變應力導致疲勞斷裂；
設備安裝底座剛性不足，運行中振動加劇，引發共振疲勞。
二、改進措施
1. 優化結構設計
增強結構強度
增加行星架壁厚或增設加強筋，尤其在軸孔和法蘭連接區域；
采用有限元分析（FEA）優化應力分布，重點降低應力集中區域（如增大過渡圓角至 R3-R5mm，避免直角結構）。
動態載荷校核
按實際工況（含啟動沖擊、振動）進行載荷計算，確保安全系數≥1.5（靜態）或≥2.0（動態）；
設計彈性緩沖結構（如橡膠阻尼墊），吸收沖擊能量。
2. 材料與熱處理改進
優選材料
采用高強度、高韌性鋼材（如 40CrNiMoA、17CrNiMo6），其抗拉強度≥1000MPa，沖擊韌性≥60J/cm2；
重要場合可采用粉末冶金材料或鈦合金，提升抗疲勞性能。
優化熱處理工藝
采用 “滲碳淬火 + 回火” 工藝，表面硬度控制在 58-62HRC，心部硬度 30-40HRC，滲碳層深度 0.8-1.2mm；
增加去應力退火工序（如 550℃×2h），消除加工和熱處理內應力。
3. 提升制造與裝配精度
加工工藝控制
采用數控加工中心保證軸孔同軸度≤0.01mm，表面粗糙度 Ra≤1.6μm；
關鍵部位（如軸孔、圓角）進行研磨或拋光，消除刀痕缺陷。
裝配工藝優化
過盈配合部件采用熱脹冷縮法裝配（如加熱行星架至 120℃或冷卻軸至 - 80℃），避免敲擊損傷；
螺栓連接采用定扭矩扳手，按對角線順序分階段預緊，確保預緊力均勻。
無損檢測
對鑄造 / 鍛造毛坯進行超聲波探傷（UT）或磁粉探傷（MT），剔除內部缺陷件；
成品進行熒光滲透檢測（PT），檢查表面微裂紋。
4. 工況優化與維護
避免過載運行
安裝扭矩限制器或過載保護傳感器，當載荷超過額定值 1.2 倍時自動停機；
規范操作流程，禁止瞬時沖擊載荷（如電機啟動時逐步加載）。
強化潤滑管理
選用高粘度指數（VI≥150）的合成潤滑油（如 PAO 基油），定期檢測油質（如酸值、鐵含量）；
確保潤滑路徑暢通，行星架軸承部位采用強制潤滑或油霧潤滑，避免干摩擦。
狀態監測與預知維護
安裝振動傳感器（監測加速度、速度、位移），設定預警閾值（如振動速度＞4.5mm/s 時報警）；
定期進行油液光譜分析，通過金屬磨粒成分判斷行星架磨損趨勢。
三、典型案例參考
案例 1：某工業機器人行星架斷裂
原因：原設計過渡圓角 R1mm，長期高速啟停導致應力集中疲勞斷裂；材料為 45 鋼調質處理，表面硬度僅 35HRC，耐磨性不足。
改進：圓角增大至 R4mm，材料改為 20CrMnTi 滲碳淬火（表面硬度 60HRC，心部 40HRC），后續運行 5 萬小時未再斷裂。
案例 2：自動化生產線減速機行星架斷裂
原因：裝配時軸孔配合過盈量過大（0.05mm），未加熱裝配導致行星架產生 300MPa 裝配應力，運行中疊加載荷后脆性斷裂。
改進：采用熱裝工藝（加熱至 100℃，過盈量調整為 0.02mm），并增加去應力退火，斷裂問題徹底解決。
四、總結
內藏式行星減速機行星架斷裂是設計、材料、制造、使用多因素耦合的結果，改進需從 “源頭控制 + 過程優化 + 使用維護” 全鏈條入手：
設計端通過力學仿真規避應力集中，合理匹配材料與熱處理；
制造端嚴控加工精度與裝配工藝，杜絕缺陷件流入；
使用端規范操作、強化潤滑與狀態監測，實現故障預判。
通過上述措施，可顯著提升行星架可靠性，延長減速機使用壽命，降低停機損失。

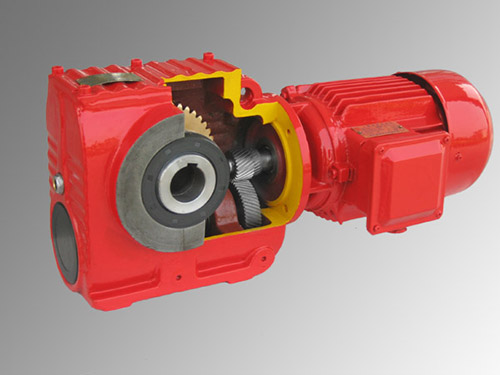

S系列蝸輪蝸桿減速機
